تجهیزات اندازه گیری ریل 1600 میلی متری 1676 میلی متر، مواد آلیاژی گیج ریل دیجیتال

تجهیزات اندازه گیری ریل 1600 میلی متری 1676 میلی متر، مواد آلیاژی گیج ریل دیجیتال
1600mm 1676mm Rail Track Measuring Equipment , Digital Track Gauge Alloy Material
تجهیزات اندازه گیری ریل 1600 میلی متری 1676 میلی متر، مواد آلیاژی گیج ریل دیجیتال تجهیزات اندازه گیری ریل 1600 میلی متری 1676 میلی متر، مواد آلیاژی گیج ریل دیجیتال تجهیزات اندازه گیری ریل 1600 میلی متری 1676 میلی متر، مواد آلیاژی گیج ریل دیجیتال تجهیزات اندازه گیری ریل 1600 میلی متری 1676 میلی متر، مواد آلیاژی گیج ریل دیجیتال تجهیزات اندازه گیری ریل 1600 میلی متری 1676 میلی متر، مواد آلیاژی گیج ریل دیجیتال تجهیزات اندازه گیری ریل 1600 میلی متری 1676 میلی متر، مواد آلیاژی گیج ریل دیجیتال

تصویر بزرگ :  تجهیزات اندازه گیری ریل 1600 میلی متری 1676 میلی متر، مواد آلیاژی گیج ریل دیجیتال

جزئیات محصول:
محل منبع: چین
نام تجاری: kingrail
گواهی: CB, ce, EMC, RoHS SABER
شماره مدل: سنج آهنگ آنالوگ
پرداخت:
مقدار حداقل تعداد سفارش: 1 کامپیوتر
قیمت: 650

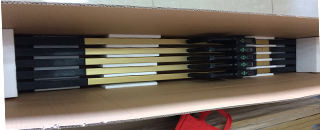

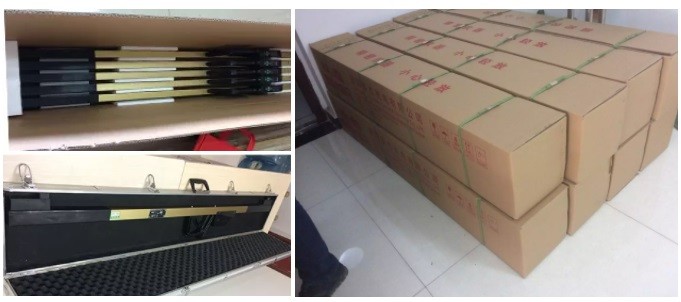

جزئیات بسته بندی: بسته صادراتی استاندارد یا طبق درخواست مشتری
زمان تحویل: 1-30 روز کاری
شرایط پرداخت: L/C، D/A، D/P، T/T، Western Union، MoneyGram
قابلیت ارائه: 50000 عدد

تجهیزات اندازه گیری ریل 1600 میلی متری 1676 میلی متر، مواد آلیاژی گیج ریل دیجیتال

شرح
تایپ کنید: تعمیر و نگهداری مسیر، بازرسی راه آهن اندازه گیری راه آهن مواد:: آلیاژ آلومینیوم، آلیاژ آلومینیوم
زمان شارژ:: 12 ساعت زمان کار: 60 ساعت
کارکرد برنامه:: -40℃~ +60℃ باتری: باتری لیتیوم 3000mah
برجسته:

تجهیزات اندازه گیری ریل 1676 میلی متری

,

تجهیزات اندازه گیری ریل ریلی 1600 میلی متری

,

سنج ریل دیجیتال آلیاژی

معرفی از600 میلی متر، 750 میلی متر، 762 میلی متر، 900 میلی متر، 1000 میلی متر، 1067 میلی متر، 1435 میلی متر 1520 میلی متر، 1600 میلی متر، 1676 میلی متر رد سنج دیجیتال

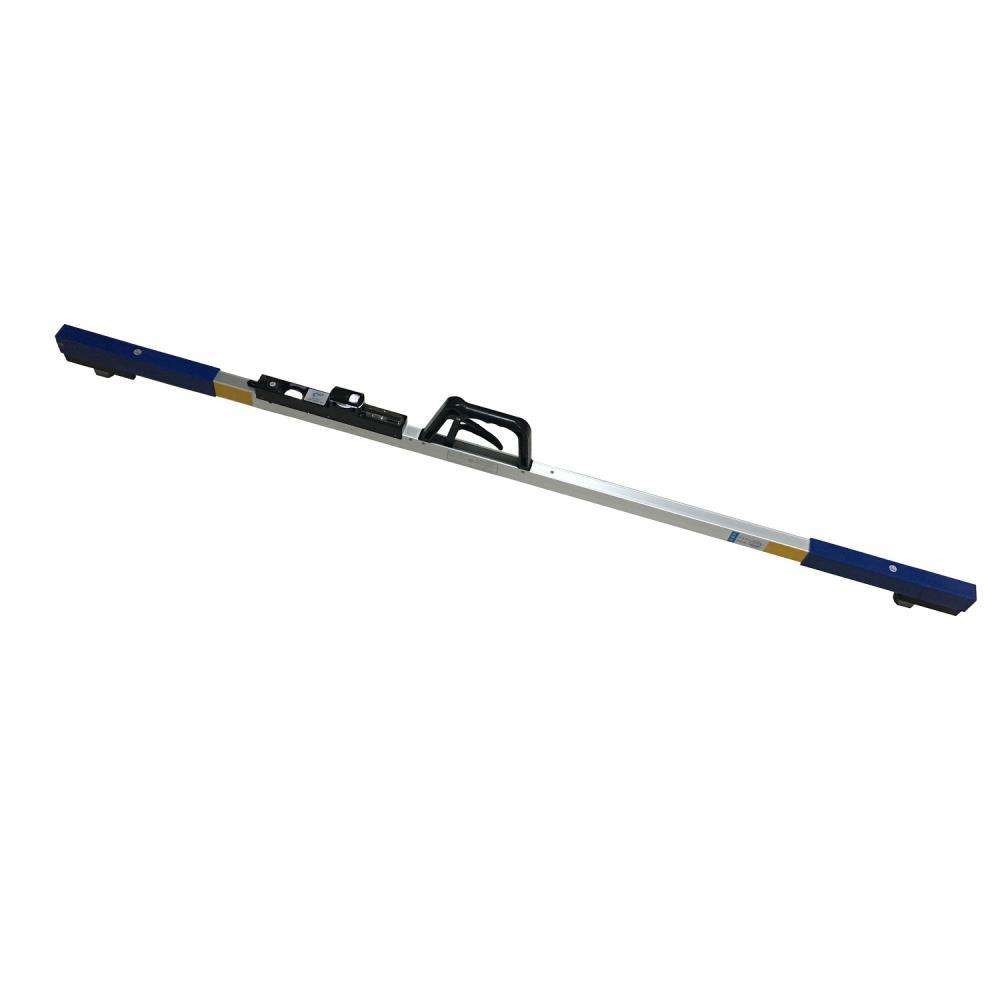

خط کش گیج یک ابزار اندازه گیری ویژه است که برای اندازه گیری گیج بین دو ریل فولادی خط راه آهن استفاده می شود.ویژگی گیج ریل این است که میله خط کش از طریق مکانیزم تاشو از یک میله خط کش چوبی و یک میله خط کش فلزی تشکیل شده است و دو خط کش یک خط کش میله ای مرکب را تشکیل می دهند.
خط کش گیج یک دستگاه تشخیص مسیر با گیج باریک است.ساختار آن از بدنه خط کش، خط کش مقیاس و قاب آزاد روی بدنه خط کش تشکیل شده است.بدنه خط کش یک ساختار پروفیل دوبلکس، به شکل یک لوله مربع است.به سمت بیرون امتداد می یابد و یک شکاف در سمت داخلی لبه بیرونی وجود دارد.ترازو فولاد ضد زنگ را داخل شکاف قرار دهید و سپس آن را با یک سنجاق در انتها ثابت کنید.یک قاب آزاد در وسط بدنه ترازو وجود دارد.پیچ‌های تنظیمی روی صفحه جانبی نصب شده‌اند، صفحه متقاطع و سر اندازه‌گیری در انتهای بدنه خط‌کش نصب شده‌اند و کل خط‌کش گیج ساختاری T شکل دارد.

دارای 600 میلی متر، 750 میلی متر، 762 میلی متر، 900 میلی متر، 1000 میلی متر، 1067 میلی متر، 1435 میلی متر 1520 میلی متر، 1600 میلی متر، 1676 میلی متر رد سنج دیجیتال

عملکرد سنج
از نظر روش اجرای اندازه گیری گیج گیج، وظایف گیج به دو قسمت تقسیم می شود: یکی اندازه گیری طول جانبی شامل گیج، فاصله بازرسی و فاصله محافظ پشتی.این سه پارامتر به هم مرتبط و متقابل محدود کننده هستند.طبق روش انتقال مقدار فعلی، خطای اندازه گیری به تدریج از گیج تا فاصله بازرسی و سپس به فاصله محافظ پشتی افزایش می یابد.دوم اندازه گیری ارتفاع عمودی، از جمله افقی و فوق العاده بالا، به عنوان پارامترهای هندسی ایستا خط، این دو اساساً از نظر معنی متفاوت هستند، افقی متعلق به دسته تحمل هندسی (معادل موازی یا شیب) است و superelevation متعلق به دسته تحمل ابعادی (با پیش اندازه گیری بین دو ریل خط) است.مربوط به اختلاف قد است).برای خط کش گیج از اصل اندازه گیری و روش اندازه گیری متمایز نمی شود.عموماً اعتقاد بر این است که سطح به ارتفاع کوچک (شامل برجستگی صفر) اشاره دارد و گاهی اوقات اصطلاحات این دو به جای یکدیگر استفاده می شوند.این به این دلیل است که در اندازه گیری خط، بخش خط مستقیم عمدتاً بر روی سطح تمرکز می کند و بخش منحنی عمدتاً بر روی سطح فوق العاده متمرکز است و توسط همان واحد اندازه گیری با همان ابزار اندازه گیری محقق می شود که توهم وحدت را ایجاد می کند (یا تکرار) اصطلاحات.
اهمیت سنج
گیج، سطح و فوق ارتفاع پارامترهای هندسی اساسی خطوط راه آهن هستند و مزایا و معایب آنها مستقیماً با ایمنی حرکت قطارهای راه آهن مرتبط است.خط کش گیج راه آهن به عنوان یک ابزار اندازه گیری مهم ویژه راه آهن که یک مبنای فنی مستقیم برای تعمیر و نگهداری خط و ساخت و ساز فراهم می کند، عمدتاً برای اندازه گیری استاتیکی این پارامترهای هندسی استفاده می شود.نتایج اندازه گیری فوق العاده بالا به طور غیرمستقیم اندازه گیری اعوجاج (که معمولاً به عنوان "گودال مثلثی" شناخته می شود) را درک می کند [1].
با بهبود الزامات فنی خطوط ریلی به ویژه تسریع در بازسازی خطوط موجود و تسریع مستمر روند ساخت خطوط اختصاصی مسافری به منظور اطمینان از پایداری و الزامات فنی بالای گیج و بررسی روزانه کیفیت گیج گیج، گیج را تقویت کنید مدیریت استفاده روزانه از خط کش بیش از پیش ضروری است.
سازگاری محیطی سنج مسیر
شرایط کار گیج بسیار بد است.به منظور برآورده ساختن الزامات استفاده، موارد زیر نیز باید در طراحی گیج مورد توجه قرار گیرد: (1) گیج های درجه 0 و 1 باید با گیج، فاصله بازرسی و فاصله محافظ پشت سر و کار داشته باشند.مقدار نمایشگر به طور خودکار با توجه به دمای واقعی محیط جبران و اصلاح می شود.(2) متغیر بودن مقدار نمایشگر، زمان نمایش، ولتاژ کار و ظرفیت باتری گیج گیج دیجیتال باید با وضعیت واقعی در محل تطبیق داده شود.(3) در دمای بالا، دمای پایین، رطوبت و گرما ثابت، سازگاری الکترومغناطیسی، باران و سایر شرایط عادی باید بتوانند به طور معمول کار کنند.(4) می تواند در برابر شرایط نامطلوب غیر طبیعی مانند سقوط، ارتعاش مقاومت کند.(5) اطمینان حاصل کنید که در شرایط کار رفت و برگشتی مکرر، ساختار گیج و عملکرد اندازه گیری باید آن را ثابت نگه دارد.این الزامات، لازم است الزامات روشن در استانداردهای مربوطه ایجاد شود.در مورد سایر الزامات خاص کاربران خاص، می توان آنها را در قرارداد خرید و فروش توافق کرد.
تعمیر و نگهداری روزانه گیج گیج
علاوه بر نگهداری عادی باید به 4 نکته زیر نیز توجه ویژه ای داشت.
(1) پس از اینکه کالیبراتور گیج گیج با نشانگر شماره گیری کار کالیبراسیون را کامل کرد، پروب متحرک گیج باید در موقعیت مناسب تنظیم شود و پروب نشانگر شماره گیری باید کاملاً رها شود، به طوری که فنر تعادل نشانگر شماره گیری باشد. کاملا در موقعیتحالت بدون استرس
(2) پس از اتمام کار تأیید، گیج کار باید به صورت عمودی برای ذخیره سازی آویزان شود.اگر گیج به صورت افقی قرار گیرد، تغییر شکل خود وزن باید در نظر گرفته شود و یک موقعیت پشتیبانی معقول باید انتخاب شود.
(3) انتخاب موقعیت پشتیبانی.گیج یک میله باریک است و از مقدار واقعی طول آن (1435±0.20) میلی متر استفاده شده است.بنابراین در انتخاب موقعیت تکیه گاه باید از تکیه گاه نقطه Bezier استفاده شود، یعنی موقعیت ساپورت a=0.2203L.در فرمول، a موقعیت پشتیبانی، میلی متر است.L طول گیج، میلی متر است.
(4) برای کالیبراتوری که از خط کش صفحه نمایش دیجیتال استفاده می کند، هنگامی که خط کش صفحه نمایش دیجیتال برای بازرسی جدا می شود، متر نمایشگر دیجیتال و خط کش نباید جدا شوند، بلکه باید به طور کلی جدا شوند تا از گم شدن قطعه حد جلوگیری شود.به طور خلاصه، پرسنل اندازه‌گیری باید رویه‌های راستی‌آزمایی را در فرآیند راستی‌آزمایی به‌طور دقیق اجرا کنند، رویه‌های عملیات را با وجدان انجام دهند، پر کردن سوابق تأیید را استاندارد کنند، و گواهی تأیید را به درستی ارائه دهند تا از انتقال دقیق و قابل اعتماد مقدار اطمینان حاصل شود. [2].
تجزیه و تحلیل و ویرایش وضعیت فنی گیج سنج
محدودیت های سنج های سنتی
شاخص دقت گیج سنج مکانیکی سنتی تحت تأثیر ساختار گیج سنج، شرایط استفاده، سطح فناوری اندازه گیری کاربر، سطح تولید و سایر عوامل قرار می گیرد، اگرچه عملکرد اندازه گیری در دمای اتاق می تواند برآورده شود. استانداردهای مربوطه و الزامات مقررات فنی اندازه‌شناسی، اما تحت سایر شرایط محیطی نمی‌توان به طور کامل تضمین کرد که الزامات مربوطه همچنان برآورده می‌شوند.در حال حاضر، بدنه خط کش آلومینیومی رایج (وزن سبک، مناسب برای حمل دستی تک نفره در شرایط مزرعه)، به دلیل اینکه ضریب انبساط خطی آن کاملاً متفاوت از تراورس ها است، به وضوح تحت تأثیر دمای محیط استفاده قرار می گیرد. .هنگامی که اختلاف دما وجود دارد (20 درجه سانتیگراد)، میزان انبساط و انقباض گیج سنج بیشتر از مقدار انبساط و انقباض تختخواب است (مقدار انبساط و انقباض تختخواب با مقدار انبساط و انقباض مطابقت دارد. مجموعه چرخ لوکوموتیو و وسیله نقلیه)، به طوری که مقدار نشان داده شده گیج با مقدار واقعی گیج در این دما یکسان است.ناسازگار است که منجر به خطای نشانگر اضافی می شود.در مناطقی با محیط های عملیاتی سخت، خطای واقعی گیج حتی به 0.8-1 میلی متر می رسد.به نظر می رسد این اثر برای ارزش مدیریتی (4-2 میلی متر) نگهداری خط در گذشته کمتر قابل توجه باشد، اما برای ارزش مدیریت خط فعلی (4-2 میلی متر) ± 2 میلی متر، به ویژه ارزش مدیریت مسیر بدون بالاست (±) 1mm)، لازم است به این نفوذ و اقدامات رفع آن توجه کافی شود.با توجه به محدودیت روش اندازه گیری، شرایط استفاده، فرآیند تولید، هزینه و سایر عوامل، دستگاه اندازه گیری فوق العاده بالا گیج گیج تنها می تواند خطای مجاز 1.3 میلی متر را برای مقدار نشانگر فوق العاده بالای مکانیکی های مختلف برآورده کند. گیج سنج در حال حاضر.استفاده و عملکرد نامنظم گیج گیج (مانند موقعیت یابی و خواندن) نیز علت خطاهای بزرگ اندازه گیری در حین استفاده است.
ویژگی های فنی اصلی گیج سنج جدید
تولد گیج نمایشگر دیجیتال راه جدیدی را برای حل مشکلات فوق باز کرده است که عمدتاً در جنبه های زیر منعکس می شود: اول، سطح و دقت اندازه گیری فوق العاده بالا به طور قابل توجهی بهبود یافته است تا نیازهای اندازه گیری فوق العاده بالا را برآورده کند. خطوط افزایش سرعت؛خطای اضافی دمای محیط در اندازه گیری گیج را به طور خودکار حذف کنید و دقت اندازه گیری گیج را بهبود بخشید.ثالثاً، می تواند جایگزینی سخت افزاری یا نگهداری پروب گیج را در شرایط فرسودگی و پارگی معمولی متوجه شود و کارایی استفاده و عمر مفید گیج سنج را بهبود بخشد.
سنج دیجیتال
معرفی
گیج های دیجیتال نتایج اندازه گیری را به صورت دیجیتال نمایش می دهند و خطاهای بصری و قرائت های تخمینی بین خطوط را به طور کامل حذف می کنند.
با توجه به انتخاب دستی نقاط اندازه گیری به جای اندازه گیری مداوم، از غیر قابل اعتماد بودن نتایج اندازه گیری ناشی از عوامل خارجی مانند فلاش ریل، آلودگی نفتی، زنگ زدگی و جوش های ناهموار ریل جلوگیری می شود.
این محصول به تیپ 600، تیپ 900، تیپ 1435 تقسیم بندی می شود.
محدوده دما
-30 تا +60 درجه سانتی گراد.
هنگام استفاده، فقط دکمه سوئیچ پاور را فشار دهید، ابزار بلافاصله نتایج اندازه گیری را بدون هیچ آموزشی نمایش می دهد.
لوله دیجیتال ساطع کننده نور قرمز نتایج اندازه گیری را نشان می دهد، خواندن راحت است، داده ها واضح و شهودی هستند
اپراتور می تواند به وضوح تمام داده های اندازه گیری را از یک پنجره نمایشگر بدون خم شدن ببیند، که به ویژه هنگامی که ابزار در نور محیطی کم، در شب، در شرایط اضطراری و در تونل استفاده می شود برجسته است.
بازده کاری
گیج دیجیتالی به طور خودکار اندازه گیری همه داده ها را کامل می کند و نیاز به خم شدن برای تنظیم چرخ درجه، تراز کردن موقعیت صفر حباب سطح، نگاه کردن به مقیاس فوق العاده بالا و سپس تصحیح خط از ذره بین را کاملاً حذف می کند. شیشه هنگام استفاده از گیج مکانیکی.روش کار خسته کننده با نگاه کردن به مقیاس سنج از بالا، شدت کار اپراتور را کاهش می دهد، زمان اندازه گیری را کوتاه می کند و راندمان عملیات را بهبود می بخشد.اندازه گیری خط مستقیم بازده را تا 40 درصد افزایش می دهد، اندازه گیری منحنی راندمان را 60 درصد افزایش می دهد و اندازه گیری منحنی در تونل راندمان را بیش از دو برابر افزایش می دهد.
استاندارد ملی تصریح می کند که خط کش یک دستگاه بازرسی قوی است و دوره بازرسی سه ماه است.11 مورد بازرسی برای یک خط کش وجود دارد.در میان این 11 کار، زمان‌برترین و پرزحمت‌ترین کار عمدتاً بر روی مکانیسم علامت‌گذاری مکانیکی متمرکز است.تعمیر و تعویض، از جمله تعویض سایش بیش از حد استاندارد، علامت گذاری مقیاس سنج، علامت گذاری چرخ ترازو، درمان تار شدن ذره بین، تعمیر چرخش مکانیکی چرخ ترازو غیر قابل انعطاف، و تنظیم صحت موقعیت صفر حباب سطح و غیره.از آنجایی که این کارها به دلیل سایش و تغییر شکل مکانیکی ایجاد می شوند، تعمیر و نگهداری و تأیید بسیار دشوار است.خط کش گیج دیجیتال مکانیزم اندازه گیری حکاکی مکانیکی را کاملاً لغو می کند، بنابراین کار تعمیر و نگهداری و تأیید به شدت کاهش می یابد و 11 کار تأیید به 7 کاهش می یابد. در حال حاضر، کالیبره کردن خط کش گیج دیجیتال فقط 5 دقیقه طول می کشد و کارایی کار انجام می شود. نزدیک به 40 درصد بهبود یافته است.بار.
زیرا خط کش گیج دیجیتال مکانیزم اندازه گیری حکاکی مکانیکی را کاملاً لغو می کند.بنابراین هزینه تعویض قطعات مکانیزم اندازه گیری شبکه مکانیکی کاملاً حذف می شود.

پارامترهای محصول
مدل (1435mm)
GJC-JG0
GJC-JG1
گیج مسیر (میلی متر)
1410-1470
1410-1470
گیج چک گیج ریل (میلی متر)
1381-1401
1381-1401
صفحه سنج ریل محافظ (میلی متر)
1338-1358
1338-1358
محدوده اندازه گیری ارتفاع فوق العاده
-185~+185
-185~+185
ارزش تقسیم فوق العاده
0.05
0.1
مقدار تقسیم سنج آهنگ
0.01
0.01
خطای نشانگر حداکثر گیج ردیابی
0.25 ±
0.25 ±
خطای فوق ارتفاع
0.3 ±
0.45 ±
خط ریلی کاربردی
سرعت راه آهن کمتر از 350 کیلومتر در ساعت
سرعت راه آهن کمتر از 250 کیلومتر در ساعت
شخصی سازی
ما همچنین مدلی برای گیج باریک 600mm 900mm 1067mm و مدل برای گیج پهن 1520mm 1600mm 1676mm برای انتخاب داریم.
مزایای 600 میلی متر، 750 میلی متر، 762 میلی متر، 900 میلی متر، 1000 میلی متر، 1067 میلی متر، 1435 میلی متر 1520 میلی متر، 1600 میلی متر، 1676 میلی متر رد سنج دیجیتال



* 1 صفحه نمایش OLED بزرگ: مخصوصا برای روز بیرون و شب تاریک مناسب است
* 2 عملیات کالیبراسیون سریع: فرآیند اندازه گیری ساده
* 3 باتری با ظرفیت بزرگ: زمان آماده به کار طولانی
* 4 اندازه گیری دیجیتال دقیق: پایداری طولانی مدت را حفظ کنید
* 5 جبران دما: دمای کار -30 ~ 55 ℃ است
* 6 طراحی عایق
* 7 ضد تداخل الکترومغناطیسی
* 8 ضد آب: می تواند در روز بارانی استفاده شود
* 9 عملکرد صرفه جویی در انرژی: بدون عملیات در عرض 15 دقیقه، سیستم به طور خودکار خاموش می شود.
* 10 انتقال داده بلوتوث و عملکرد نرم افزار MessApp (گزینه)
* عرضه سفارشی 11 بر حسب تقاضا
* 12 تابع خواندن خودکار
