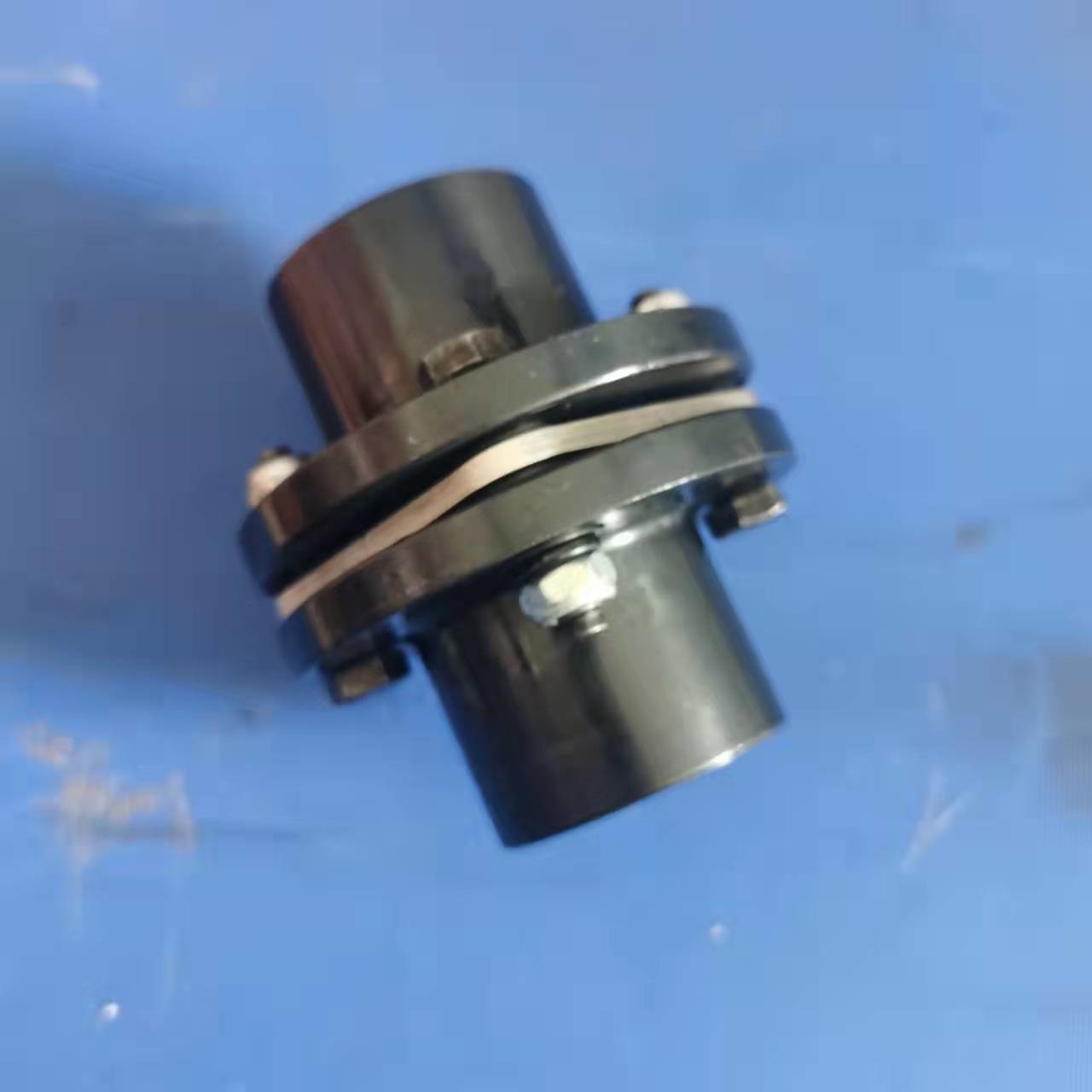

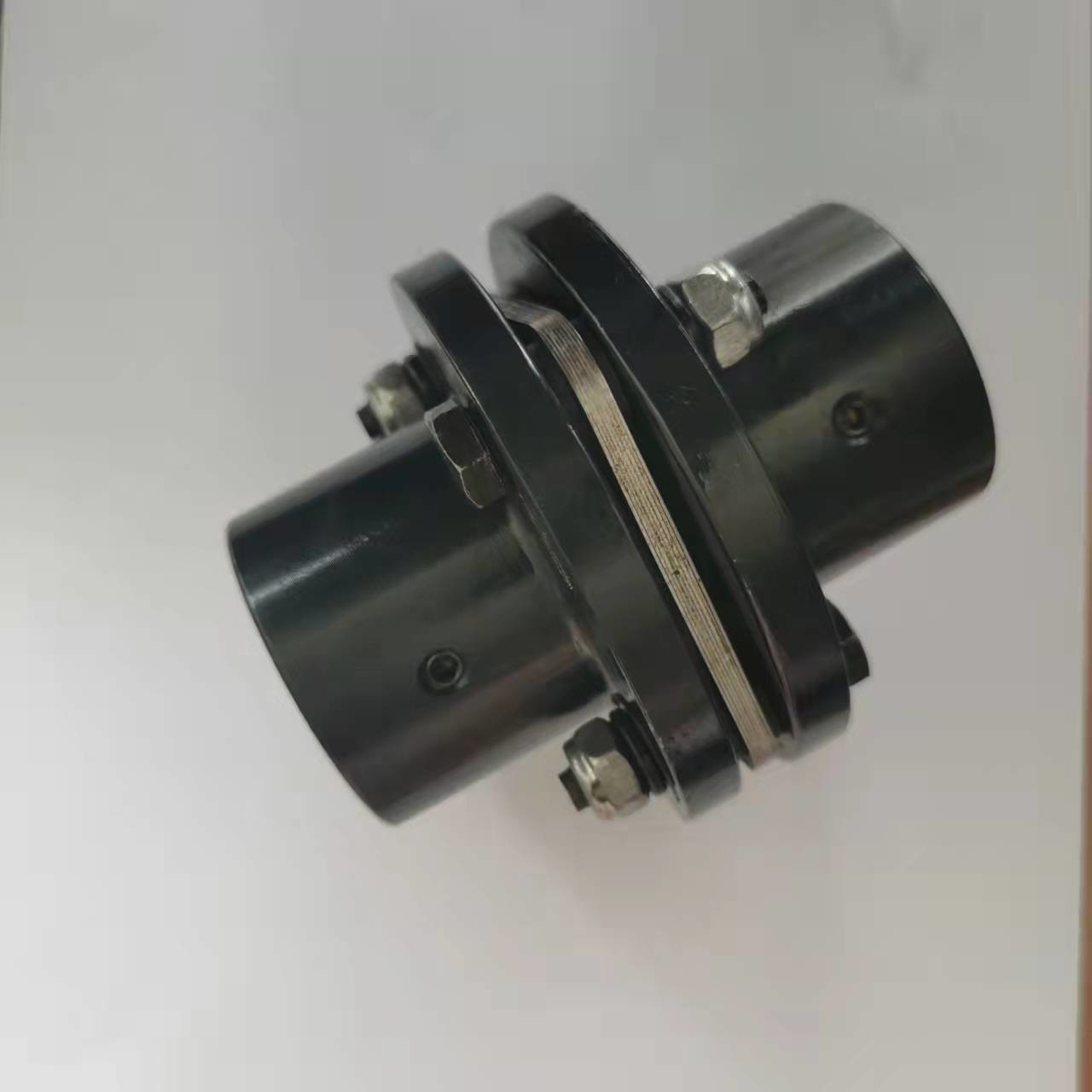

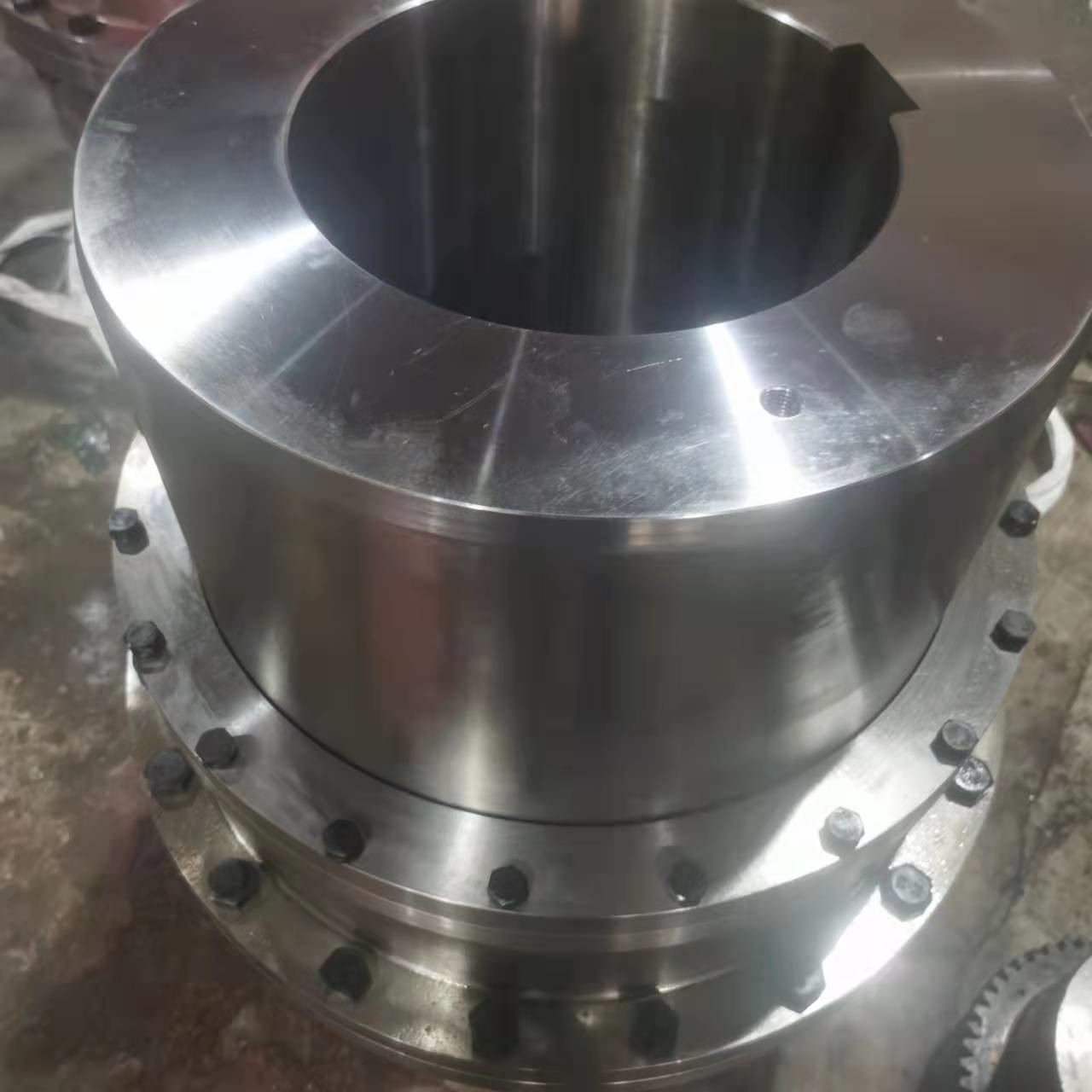

کوپلینگ غشایی انعطاف پذیر لمینیت دیافراگمی با شفت میانی

کوپلینگ غشایی انعطاف پذیر لمینیت دیافراگمی با شفت میانی
Diaphragm Laminated Flexible Membrane Coupling With Intermediate Shaft
کوپلینگ غشایی انعطاف پذیر لمینیت دیافراگمی با شفت میانی کوپلینگ غشایی انعطاف پذیر لمینیت دیافراگمی با شفت میانی کوپلینگ غشایی انعطاف پذیر لمینیت دیافراگمی با شفت میانی کوپلینگ غشایی انعطاف پذیر لمینیت دیافراگمی با شفت میانی کوپلینگ غشایی انعطاف پذیر لمینیت دیافراگمی با شفت میانی کوپلینگ غشایی انعطاف پذیر لمینیت دیافراگمی با شفت میانی کوپلینگ غشایی انعطاف پذیر لمینیت دیافراگمی با شفت میانی

تصویر بزرگ :  کوپلینگ غشایی انعطاف پذیر لمینیت دیافراگمی با شفت میانی

جزئیات محصول:
محل منبع: چین
نام تجاری: Kingrail
گواهی: ISO
شماره مدل: فیلم
پرداخت:
مقدار حداقل تعداد سفارش: قابل مذاکره
قیمت: Negotiable

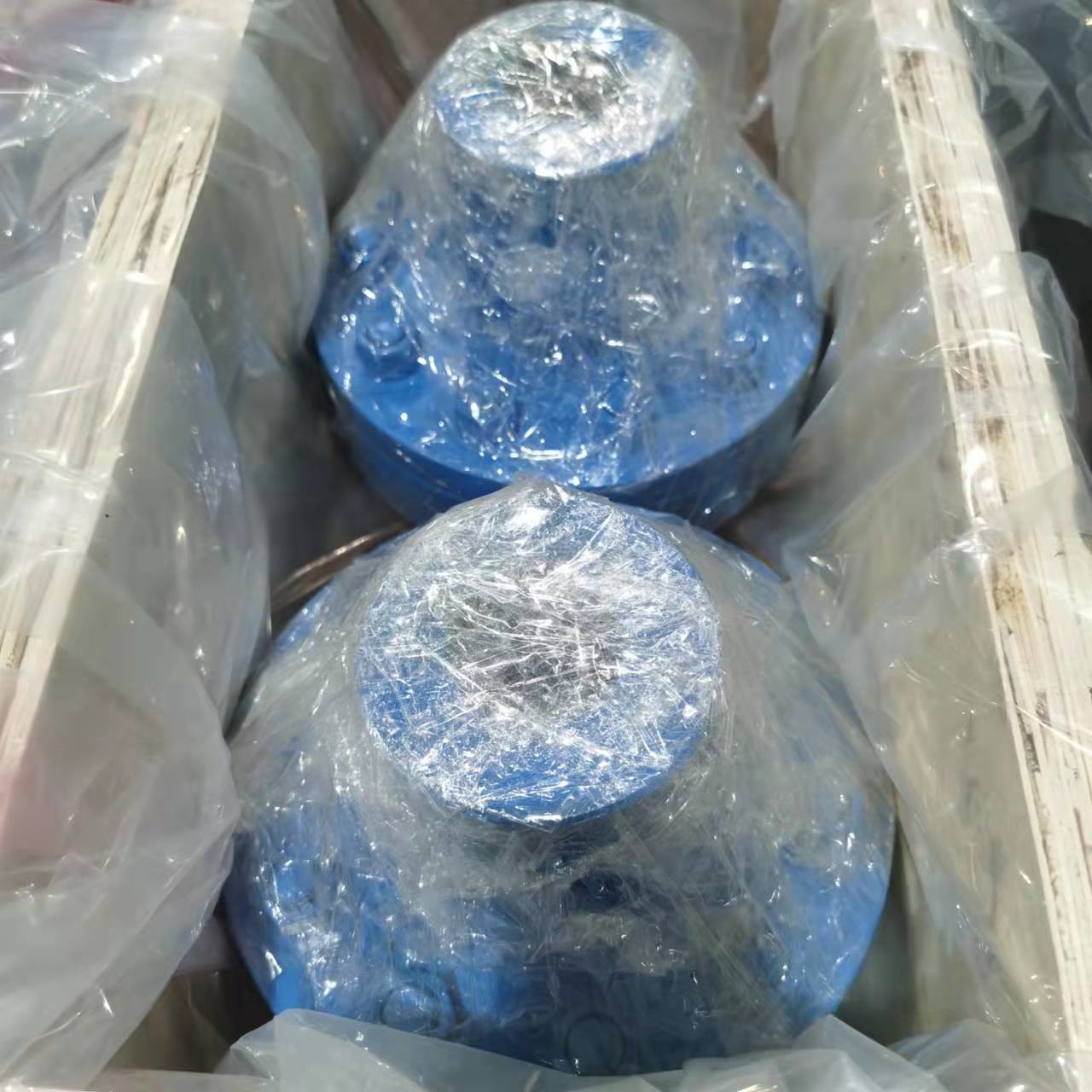

جزئیات بسته بندی: بسته صادراتی استاندارد یا طبق درخواست مشتری
زمان تحویل: 1-30 روز کاری
شرایط پرداخت: L/C، D/A، D/P، T/T، Western Union، MoneyGram
قابلیت ارائه: 100000 عدد در سال

کوپلینگ غشایی انعطاف پذیر لمینیت دیافراگمی با شفت میانی

شرح
تحمل ماشینکاری: +/-0.10 میلی متر استاندارد: GB/T 33926, GB/T 17219, GB/T 12771,10S407,
تایپ کنید: کوپلینگ دیافراگمی مواد: ریخته گری فولاد آهنگری
پایان: ماشینکاری CNC پوشش: پودر دیاتومیت
برجسته:

کوپلینگ غشایی انعطاف پذیر چند لایه

,

کوپلینگ غشایی انعطاف پذیر شافت میانی

کوپلینگ غشایی لمینت دیافراگمی (کوپلینگ فیلم) با شفت میانیمعرفی

کوپلینگ به وسیله‌ای اطلاق می‌شود که دو شفت یا شفت و قسمت‌های دوار را به هم متصل می‌کند، در فرآیند انتقال حرکت و نیرو با هم می‌چرخند و در شرایط عادی از هم جدا نمی‌شود.گاهی نیز به عنوان وسیله ای ایمنی برای جلوگیری از بارگذاری بیش از حد قطعات متصل به آن استفاده می شود و نقش محافظت از اضافه بار را ایفا می کند.
به کوپلینگ ها کوپلینگ نیز می گویند.یک جزء مکانیکی که برای اتصال محکم محور محرک و محور محرک در مکانیزم های مختلف برای چرخش با هم و انتقال حرکت و گشتاور استفاده می شود.گاهی برای اتصال شفت و سایر قطعات (مانند چرخ دنده، قرقره و ...) نیز استفاده می شود.غالباً از دو نیمه تشکیل شده است که به ترتیب توسط کلیدها یا اتصالات محکم به هم متصل می شوند و در انتهای دو محور محکم می شوند و سپس دو نیمه به نوعی به هم متصل می شوند.کوپلینگ همچنین می تواند جبران افست (شامل افست محوری، افست شعاعی، افست زاویه ای یا آفست جامع) بین دو شفت به دلیل ساخت و نصب نادرست، تغییر شکل در حین کار یا انبساط حرارتی و غیره را جبران کند.و کاهش شوک و جذب ارتعاش.
اکثر کوپلینگ های رایج مورد استفاده استاندارد یا استاندارد شده اند.به طور کلی فقط باید نوع کوپلینگ را به درستی انتخاب کرد و نوع و اندازه کوپلینگ را تعیین کرد.در صورت لزوم، ظرفیت بار را می توان برای پیوندهای ضعیف آسیب پذیر آن بررسی و محاسبه کرد.هنگامی که سرعت چرخش زیاد است، نیروی گریز از مرکز لبه بیرونی و تغییر شکل عنصر الاستیک باید بررسی شود و تعادل باید انجام شود.
پخش ویرایشگر تایپ کنید
کوپلینگ ها را می توان به دو دسته تقسیم کرد: کوپلینگ های صلب و کوپلینگ های انعطاف پذیر.
کوپلینگ های صلب خاصیت بافری ندارند و توانایی جبران جابجایی نسبی دو محور را ندارند و به تراز دقیق دو محور نیاز دارند.تعمیر و نگهداری آسان، می تواند خنثی بودن دو شفت، گشتاور انتقال بزرگ و کاربرد گسترده را تضمین کند.معمولا استفاده می شود کوپلینگ فلنج، کوپلینگ آستین و کوپلینگ ژاکت.
کوپلینگ های انعطاف پذیر را می توان به کوپلینگ های انعطاف پذیر بدون عناصر الاستیک و کوپلینگ های انعطاف پذیر با عناصر الاستیک تقسیم کرد.نوع اول فقط توانایی جبران جابجایی نسبی دو محور را دارد، اما نمی تواند لرزش را بافر و کاهش دهد.معمولی ها لغزنده هستند.کوپلینگ بلوک، کوپلینگ دنده، کوپلینگ جهانی و کوپلینگ زنجیر و غیره؛نوع دوم حاوی عناصر الاستیک است، علاوه بر توانایی جبران جابجایی نسبی دو محور، عملکرد بافر و میرایی را نیز دارد.با این حال، به دلیل محدودیت استحکام عنصر الاستیک، گشتاور منتقل شده به طور کلی به خوبی کوپلینگ انعطاف پذیر بدون عنصر الاستیک نیست.کوپلینگ پین آستین الاستیک معمولی، کوپلینگ پین الاستیک، کوپلینگ آلویی شکل، کوپلینگ نوع لاستیک، کوپلینگ فنری مارپیچی و کوپلینگ نی و غیره.
ملزومات اجرا
با توجه به شرایط کاری مختلف، کوپلینگ باید دارای ویژگی های زیر باشد:
(1) قابلیت حمل.تحرک کوپلینگ به توانایی جبران جابجایی نسبی دو جزء دوار اشاره دارد.عواملی مانند خطاهای ساخت و نصب بین اجزای متصل، تغییرات دما در حین کار، و تغییر شکل تحت بار، همه الزامات قابل حمل را به همراه دارند.عملکرد متحرک بارهای اضافی بین شفت ها، یاتاقان ها، کوپلینگ ها و سایر اجزا را به دلیل جابجایی نسبی بین اجزای دوار جبران یا کاهش می دهد.
(2) بافر کردن.برای مواقعی که بار مکرر شروع می شود یا بار کاری تغییر می کند، کوپلینگ باید دارای عناصر الاستیک برای بافر و میرایی ارتعاش باشد تا از آسیب دیدن یا آسیب نرسیدن به محرک اولیه و ماشین کار محافظت کند.
(3) ایمن، قابل اعتماد، با قدرت و عمر مفید کافی.
(4) ساختار ساده، مونتاژ راحت و جداسازی قطعات و نگهداری.

انتخاب نوع کوپلینگ هنگام انتخاب نوع کوپلینگ، موارد زیر باید در نظر گرفته شود.
① اندازه و ماهیت گشتاور انتقال مورد نیاز، الزامات برای عملکردهای بافر و کاهش ارتعاش، و اینکه آیا رزونانس ممکن است رخ دهد یا خیر.
② جابجایی نسبی دو محور شفت ناشی از خطاهای ساخت و مونتاژ، بار شفت و تغییر شکل انبساط حرارتی و حرکت نسبی بین اجزاء.
③ ابعاد و روش های نصب مجاز و فضای عملیاتی لازم برای مونتاژ، تنظیم و نگهداری آسان.برای کوپلینگ های بزرگ، باید امکان جداسازی و مونتاژ در شرایطی وجود داشته باشد که شفت نیازی به حرکت محوری نداشته باشد.
علاوه بر این باید محیط کار، عمر مفید و شرایطی مانند روغن کاری، آب بندی و صرفه جویی را نیز در نظر گرفت و سپس برای انتخاب نوع کوپلینگ مناسب به ویژگی های کوپلینگ های مختلف اشاره کرد.جفت پیچی صلب نوع JMII با فاصله‌دهنده میانی آزادانه شعاعی

اندازه دارای رتبه بیشترین ابعاد بر حسب میلی متر توده از وزن
گشتاور سرعت راه کلید ND1 ND2 DZ SZ     فاصله شفت ال جی اینرسی لحظه ای
DA TKN n Kmax D1 D2 NL1/NL2 S1 اس جی متر
میلی متر نیوتن متر دور در دقیقه حداکثر حداکثر                 کیلوگرم متر مربع کیلوگرم
78-6 170 13400 28 28 39 39 45 2.5 30 8 55 115 0.001 1.2
105-6 270 10000 45 45 63 63 72 2.5 45 8 80 170 0.003 2.5
125-6 490 8400 55 55 76 76 84 2.5 55 11 96 206 0.009 4.5
140-6 700 7500 65 65 91 91 99 2.5 65 11 116 246 0.015 6.4
165-6 1250 6350 75 75 105 105 114 2.5 75 14 136 286 0.032 9.7
175-6 2000 6000 80 80 110 110 120 3.0 80 15 142 302 0.048 12.5
195-6 3000 5350 90 90 120 120 131 3.0 80 15 142 302 0.073 14.9
210-6 4400 5000 95 95 126 126 139 4.0 90 15 160 340 0.109 19.5
240-6 5700 4350 110 110 145 145 162 5.0 100 18 176 376 0.210 28.4
255-6 7600 4100 115 115 154 154 170 5.0 110 23 194 414 0.315 37.5
280-6 10000 3750 135 135 184 184 186 6.0 130 25 232 492 0.542 54.5
305-6 12000 3400 145 145 198 198 200 6.5 140 27 250 530 0.762 66.4
335-6 18000 3100 160 160 214 214 218 7.5 150 30 266 566 1.18 84.2
372-6 24000 2800 165 165 225 225 228 9.5 160 32 280 600 1.93 116
407-6 34000 2550 185 185 250 250 245 11.0 175 35 306 656 3.06 152
442-6 43000 2350 200 200 270 270 273 11.0 190 38 332 712 4.58 192
487-6 55000 2150 225 225 305 305 298 13.0 215 41 376 806 7.73 268
522-6 69000 2000 240 240 325 325 324 13.0 230 44 400 860 10.7 323
572-6 92000 1800 265 265 360 360 356 15.0 255 47 446 956 17.1 431
602-6 106000 1700 280 280 380 380 368 16.0 270 50 470 1010 22.6

514
