جزئیات محصول:
|
| تولید - محصول: | صفحه ماهیگیری راه آهن برای بست ریل فولادی | استاندارد: | Uic، Arema، ASTM، BS، Tb |
|---|---|---|---|
| مشخصات (Kgs/M):: | 38KG.43KG.50KG.60KG.QU70.QU80.QU100.QU120 | سوراخ: | 4، 6 سوراخ |
| استفاده: | برای اتصال ریل سبک، ریل سنگین | مورد: | مسیر راه آهن کربن فولاد |
| نام: | ورق های فولادی درجه یک در ریل راه آهن ورق ماهی استاندارد برای ریل راهنمای آسانسور نوع T | بسته بندی: | در پالت ها یا بسته بندی های دریایی. |
| برجسته: | صفحات ماهی راه آهن 6 سوراخ,صفحات ماهی راه آهن 4 سوراخ,صفحات ماهی فولادی راهنما |
||

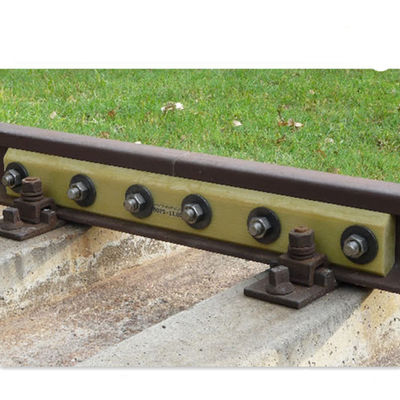

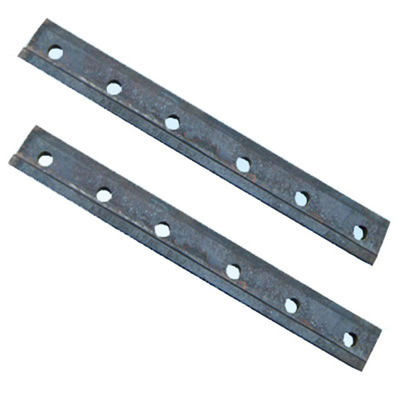

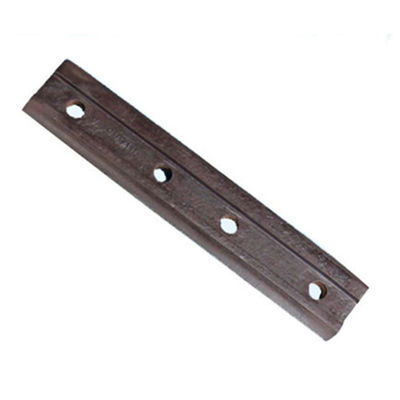

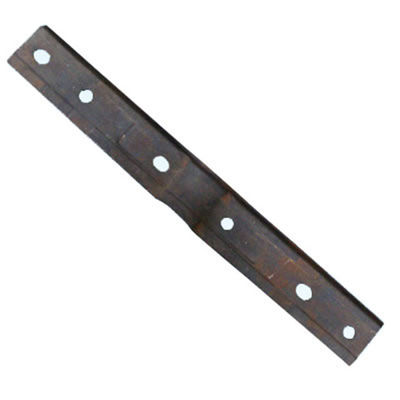

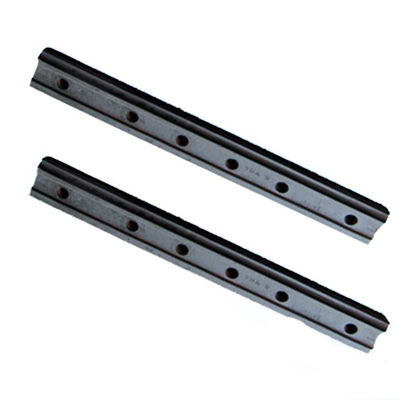

ورق ماهی راه آهن فولادی برای ریل راهنمای نوع T با 4 سوراخ 6 سوراخ
مقدمه
آتل دم ماهی (آتل مفصل مسیر) معمولاً به عنوان آتل شناخته می شود که به آن صفحه دم ماهی نیز می گویند که نقش اتصال دهنده را در مفصل مسیر ایفا می کند.به ریل سبک، ریل سنگین و ریل آسانسور تقسیم می شود.صفحه ماهی یک اتصال دهنده است که برای اتصال بین مسیر و مسیر استفاده می شود.
مدل بشقاب ماهی را می توان با توجه به ریل به 8 کیلوگرم، 9 کیلوگرم، 12 کیلوگرم، 15 کیلوگرم، 18 کیلوگرم، 22 کیلوگرم، 24 کیلوگرم، 30 کیلوگرم، 38 کیلوگرم، 43 کیلوگرم، 50 کیلوگرم، 60 کیلوگرم، 75 کیلوگرم تقسیم کرد.
صفحه ماهیگیری ریل سبک دارای 8KG.9KG.12KG.15KG.18KG.22KG.24KG.30KG است.صفحه ماهیگیری ریل سبک عایق شده نیز به عنوان آتل جاده شناخته می شود.
بشقاب ماهی ریل سنگین دارای 38KG.43KG.50KG.60KG.QU70.QU80.QU100.QU120 است که به عنوان آتل مشترک شیبدار ریلی نیز شناخته می شود.
کیفیت ظاهر بشقاب ماهی:
(1) ریل پس از نورد باید مستقیم باشد و دارای خمش و پیچش قابل توجهی نباشد.برای خمش و پیچش موضعی ریل های سبک و سنگین و میزان اصلاح آنها، شیب وجوه انتهایی ریل نباید بیشتر از حد استاندارد باشد.
(2) سطح ریل باید تمیز و صاف باشد و هیچ گونه نقصی مانند ترک، پوسته یا خراش وجود نداشته باشد.سطوح انتهایی نباید دارای علائم انقباض و لایه های درونی باشند.وسعت عیوب و مقادیر هندسی مجاز برای سطح کلی ریل سبک و سنگین نباید از حد استاندارد تجاوز کند.
مواد بشقاب ماهی: فولاد آهنگری
مشخصات: این صفحه ماهی می تواند برای ریل سبک، ریل سنگین و ریل جرثقیل اعمال شود.همچنین می تواند بر اساس طراحی مشتریان تولید کند.
بشقاب ماهی استاندارد بریتانیا |
||
تایپ کنید |
استاندارد |
مواد |
BS75R |
BS47-1 | اروپا درجه 700 |
BS80A |
||
BS90A |
||
BS100A |
||
BS113A |
||
بشقاب ماهی استاندارد GB/TB |
||
تایپ کنید |
استاندارد |
مواد |
43 کیلوگرم |
TB/T 2345-2008 | B7 |
50 کیلوگرم |
||
60 کیلوگرم |
||
75 کیلوگرم |
||
بشقاب ماهی استاندارد JIS |
||
تایپ کنید |
استاندارد |
مواد |
37A |
JIS E 1102-2001 | SS 490 S20C |
50N |
||
CR73 |
||
CR100 |
||
BS113A |
||
بشقاب ماهی استاندارد AREMA 2007 |
||
تایپ کنید |
استاندارد |
مواد |
دنباله |
AREMA 2007 | AREMA Grade/STEEL GRAD55# |
100 پوند ASCE |
||
115 RE |
||
132RE |
||
136RE |
||
ورق ماهی استاندارد ریل جرثقیل |
||
تایپ کنید |
استاندارد |
مواد |
104 پوند کرج |
TB/T 2345-2008 | B7 |
105 پوند کرج |
||
135 پوند کرج |
||
171 پوند کرج |
||
1751b.CR |
||
طول استاندارد: سوراخ مته یا پانچ 914.4 میلی متر، چهار سوراخ یا شش سوراخ. |
||
ورق ماهی راه آهن فولادی برای ریل راهنمای نوع T با 4 سوراخ 6 سوراخ
هر کاربرد ریلی متفاوت است و باید برای به حداکثر رساندن کارایی و طول عمر مهندسی شود، بنابراین انتخاب ریل صحیح برای دستیابی به این هدف حیاتی است.
| تایپ کنید | سی | ب | آ | دی | وزن (کیلوگرم بر متر) | استاندارد |
| P18 | 40 | 80 | 90 | 10 | 18.06 | YB222-63 |
| P24 | 51 | 92 | 107 | 10.9 | 24.46 | YB222-63 |
| P22 | 50.8 | 93.66 | 93.66 | 10.72 | 22.3 | گیگابایت11264-89 |
| P30 | 60.33 | 107.95 | 107.95 | 12.3 | 30.1 | GB11264-89 |
| P38 | 68 | 114 | 134 | 13 | 38.72 | GB183-63 |
| P43 | 70 | 114 | 140 | 14.5 | 44.65 | GB183-63 |
| P50 | 70 | 132 | 152 | 15.5 | 51.51 | GB 183-63 |
| QU70 | 70 | 120 | 120 | 28 | 52.8 | GB3426-82 |
| QU80 | 80 | 130 | 130 | 32 | 63.69 | GB3426-82 |
| QU100 | 100 | 150 | 150 | 38 | 88.96 | GB3426-82 |
| QU120 | 120 | 170 | 170 | 44 | 118.1 | GB3426-82 |
| مدل | اس (میلی متر) |
S1 (میلی متر) |
S2 (میلی متر) |
S3 (میلی متر) |
S4 (میلی متر) |
S5 (میلی متر) |
اندازه ریل |
| FP-24 | 400 | 29 | 98 | 137 | 98 | - | P18 / P22 / P24 |
| FP-30 | 490 | 36 | 128 | 127 | 128 | - | P30 |
| FP-38 | 790 | 65 | 160 | 110 | 120 | - | P38 / P43 |
| FP-80 | 500 | 52.5 | 121 | 138.5 | 120 | 43 | QU70/QU80 |
ضمناً شایان ذکر است که برخی از بشقاب‌های ماهیگیری خاص و یا مورد استفاده برای قطعات خاص مانند بشقاب‌های مخصوص شکل، بشقاب‌های ماهی پنجه‌دار یا صفحات ماهی که در تونل‌ها استفاده می‌شوند، به دلیل پیچیده‌تر بودن حالت تنش، تعمیر و نگهداری دشوارتر است. اغلب تحت تاثیر مقداری هوای خورنده قرار می گیرد، بنابراین میزان شکست اغلب بیشتر از صفحات ماهی معمولی است و آسیب به خط نیز بیشتر است، بنابراین باید به آن توجه کافی شود.
ضمانت مادام العمر
با توجه به روند ایجاد ترک و گسترش صفحه ماهی، و از آمار تقریبی ما از صفحه ماهی شکست خورده، شکست اولیه ناشی از مواد سهم قابل توجهی را به خود اختصاص می دهد، به ویژه افزایش شکنندگی مواد ناشی از دانه های درشت یا کریستال های مخلوط شدید. .مورد.علاوه بر این، کربن زدایی سطحی مواد نیز باید مورد توجه کافی قرار گیرد.بنابراین، تولید صفحات ماهی باید کاملاً مطابق با فرآیند تولید و سیستم عملیات حرارتی تجویز شده انجام شود و در عین حال باید بازرسی کیفی برای کاهش خرابی اولیه ناشی از مواد انجام شود.علاوه بر این، از نقطه نظر شرایط استفاده پیچیده از بشقاب ماهی، اطمینان از کیفیت تولید آن نیز یکی از موثرترین اقدامات ایمنی است.
محصولات قطعات راه آهن ما می توانیم ارائه دهیم:
1، سری سنبله ریلی: سنبله پیچ ریلی، سنبله سگ ریلی، سنبله الاستیک ریلی و غیره.
2، سری Track Bolt: Track Bolt، Segment Bolt، Metro Bolt، Tunnel Bolt، Hex Bolt، Square Volt، Turnout Bolt، Fishtail Bolt، T Bolt و غیره
3، سری گیره ریلی: گیره ریل نابلا، گیره ریل الاستیک، گیره کششی ریل SKL، گیره ریل O، گیره قفل سنج و غیره
4، سری ریل های فولادی: ریل های راه آهن، ریل های جرثقیل، ریل های معدن، ریل های بالای سر و غیره
5، سری چرخ های ریل فولادی: چرخ های قطار، چرخ های جرثقیل، چرخ های وسیله نقلیه راه آهن سلام و غیره
6، سایر مواد و لوازم جانبی: عایق گیج ریلی، پد لاستیکی ریلی، ورق ماهی ریلی، مهره، رولپلاک پلاستیکی ریلی، صفحه کراوات ریلی، واشر فنری، واشر تخت، درج چدن، ضد خزنده، میله گیج ریلی و غیره.
ما همچنین بست های ریلی را برای ریل جرثقیل و ریل راهنمای آسانسور به همراه سایر محصولات مرتبط می سازیم.ما بر اساس GB/TB (استانداردهای ملی چین و استانداردهای راه آهن)، AREA، UIC، BS، DIN، ASTM و استانداردهای AS تولید می کنیم.
محصولات ما عمدتا از طریق آهنگری گرم ساخته می شوند.
رزوه های میخ های پیچ ریلی به روش نورد گرم با دستگاه های رزوه زنی مخصوص ساخته می شوند.
ما نخ های متریک، نخ های BS، BSW، TR یا نخ های گرد تولید می کنیم.
پیچ های با استحکام بالا ما در مشخصات مختلف کلاس 4.8، 4.6، 5.6، 5.8، 6.8، 8.8، 10.9 و 12.9 هستند.انواع بست های غیر استاندارد نیز موجود است.ما می توانیم محصولات خود را با استفاده از نقشه ها یا نمونه های مشتری نیز سفارشی کنیم.
چرا ما را انتخاب کنید:
1. این شرکت در جایگاه پیشرو در صنعت قرار دارد و گواهینامه سیستم کیفیت SGS-ISO9001: 2008 و گواهینامه CRCC را دریافت کرده است.کیفیت تضمین شده است.
2. ما 8 کارمند فروش حرفه ای و بیش از 60 مهندس حرفه ای داریم.می تواند پیشنهادات و نقل قول های حرفه ای و سریع را برای محصولات سفارشی راه آهن خود ارائه دهد
3. معانشان شهر بندری است.ما می توانیم خدمات حمل و نقل سریع تری را به شما ارائه دهیم
4. 20 سال سابقه تولید و فروش.به موقع انواع مشکلات پس از فروش را برای شما برطرف کنید.
Kingrail محصولات مختلف راه آهن را عرضه می کند:
قطعات یدکی واگن ریلی: چرخ ها، محورها، یاتاقان ها، شفت ها، قطعات یدکی بوژی، محصولات آهنگری و ریخته گری
مواد راه آهن: فیشپلیت، ریل فولادی و لوازم جانبی، صفحات کراوات، گیره، پیچ و مهره و غیره
سفارشات کوچک و بزرگ پذیرفته می شود!
