جزئیات محصول:
|
| ظرفیت بار نامی: | 2-15 تن | فاصله بین دو محور: | 1200-7000 میلی متر |
|---|---|---|---|
| قطر چرخ: | 200-600 میلی متر | تعداد چرخ (عدد): | 4 |
| ترخیص کالا از گمرک زمینی: | 50-75 | سرعت دویدن (m/min): | 0-25 |
| برجسته: | اتومبیل های ریل راه آهن 4 چرخ,اتومبیل های ریل راه آهن 7000 میلی متر,اتومبیل های تخت برقی 15 تن |
||

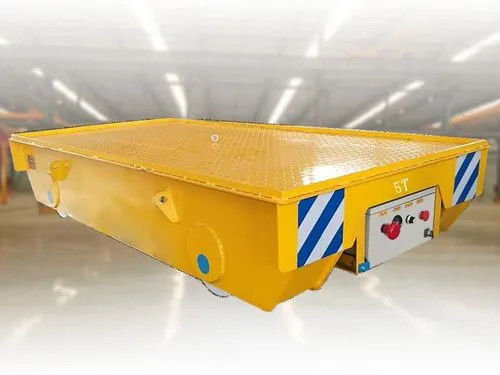

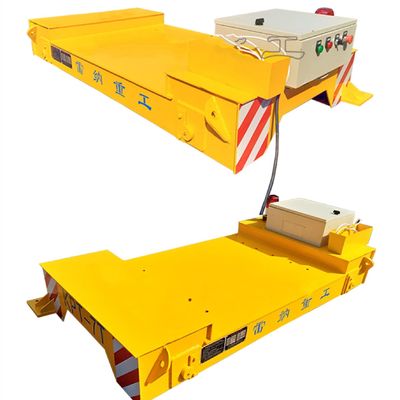

این سری از ماشین‌های تخت الکتریکی ساختار پرتو جعبه‌ای را اتخاذ می‌کند که دارای مزایای ظرفیت باربری قوی، بدون تغییر شکل، راه‌اندازی پایدار، گشتاور راه‌اندازی زیاد، ضربه کم بر روی کاهنده، ولتاژ پایین، عمر طولانی و فاصله کارکرد ایمن است.در مقایسه با خودروی تخت برقی با باتری KPX، از کاستی های مربوط به تعمیر و نگهداری باتری و مشکل شارژ جلوگیری می کند، اما نیازهای بیشتری برای قرار دادن مسیر دارد (پیست نیاز به عایق بندی دارد).مناسبتبرای فواصل طولانی تر، چندین ترانسفورماتور برای تامین برق مورد نیاز است.
توضیحات محصول ماشین تخت برقی سری منبع تغذیه ریلی ولتاژ پایین KPDS:
گاری های تخت برقی سری منبع تغذیه ریلی ولتاژ پایین KPDS توسط خطوط تماس کشویی ریلی تغذیه می شوند.ترانسفورماتور کاهنده زمین منبع تغذیه AC 380 ولت را به سه فاز AC 36 ولت پایین می آورد که به ترتیب به سه ریل متصل می شوند (با افزودن یک ریل هادی) و از طریق ریل ها وارد می شوند.در جعبه برق خودرو، AC 36 ولت سه فاز از طریق ترانسفورماتور افزایش دهنده به AC 380 ولت تقویت می شود و سپس موتور متالورژی AC توسط سیستم کنترل AC برای کنترل استارت، توقف، جلو، عقب و سرعت کنترل می شود. تنظیم ماشین تختاین سری از ماشین های تخت برقی را می توان در مسیر S شکل، مسیر منحنی و موارد با دمای بالا استفاده کرد.سیستم های بالابر هیدرولیک یا مکانیکی و سایر دستگاه ها را می توان بر روی سکوی ماشین تخت نصب کرد.کنترل از راه دور خودکار را می توان متوجه شد.
این سری از اتومبیل های تخت الکتریکی ساختار پرتو جعبه ای را اتخاذ می کند که دارای مزایای ظرفیت باربری قوی، بدون تغییر شکل، انعطاف پذیری و فاصله دویدن ایمن است.با این حال، الزامات برای تخمگذار مسیر زیاد است (پیست نیاز به عایق بندی دارد) و برای مواردی با ظرفیت بار زیاد، فرکانس استفاده بالا و حمل و نقل در مسافت های متوسط و طولانی مناسب است.برای فواصل طولانی تر، چندین ترانسفورماتور برای تامین برق مورد نیاز است.
| ماشین تخت برقی با نیروی ریلی ولتاژ پایین منبع تغذیه از طریق خط واگن برقی مسیر | |||||||||||
| مدل ماشین تخت | KPDZ-2t | KPDZ-5t | KPDZ-10t | KPDZ-16t | KPDZ-20t | KPDZ-25t | KPDZ-30t | KPDZ-40t | KPDZ-50t | KPDZ-63t | |
| ظرفیت بار نامی (t) | 2 | 5 | 10 | 16 | 20 | 25 | 30 | 40 | 50 | 63 | |
| اندازه میز (میلی متر) |
طولانی (L) | 2000 | 3500 | 3600 | 4000 | 4000 | 4500 | 4500 | 5000 | 5500 | 5600 |
| عرض (W) | 1500 | 2000 | 2000 | 2000 | 2200 | 2200 | 2200 | 2400 | 2400 | 2400 | |
| بالا (H) | 450 | 450 | 500 | 500 | 550 | 600 | 600 | 650 | 650 | 750 | |
| فاصله بین دو محور (mm) | 1200 | 2500 | 2600 | 2800 | 2800 | 3200 | 3200 | 3800 | 4200 | 4300 | |
| فاصله داخلی ریل (میلی متر) | 1200 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | |
| قطر چرخ (میلی متر) | Φ270 | Φ300 | Φ300 | Φ350 | Φ350 | Φ400 | Φ400 | Φ500 | Φ500 | Φ600 | |
| تعداد چرخ (عدد) | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |
| فاصله از زمین (میلی متر) | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 75 | |
| سرعت دویدن (m/min) | 0-25 | 0-25 | 0-25 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | |
| قدرت موتور (کیلووات) | 1 | 1.2 | 1.6 | 2 | 2.2 | 3 | 3.5 | 4 | 5 | 6.3 | |
| قدرت ترانسفورماتور (KVA) | 3 | 5 | 5 | 6.8 | 6.8 | 6.8 | 10 | 10 | 10 | 20 | |
| تعداد ترانسفورماتور (عدد) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| طول دویدن (متر) | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 60 | 50 | 50 | |
| ***فشار چرخ بزرگ (KN) | 14.4 | 25.8 | 42.6 | 64.5 | 77.7 | 94.5 | 110.4 | 142.8 | 174 | 221.4 | |
| وزن مرجع (t) | 2.8 | 3.6 | 4.2 | 5.5 | 5.9 | 6.5 | 6.8 | 7.6 | 8 | 10.8 | |
| مدل ریل کلش | P15 | P18 | P18 | P24 | P24 | P38 | P38 | P43 | P43 | P50 | |
| توضیحات: 1. ظرفیت بار، اندازه جدول، فاصله داخلی راه آهن را می توان با توجه به نیاز مشتری طراحی و تولید کرد.2. دستگاه کنترل از راه دور بی سیم اختیاری (وارداتی یا داخلی).3. به صورت اختیاری دستگاه توقف و محدود کردن حرکت؛4. ریل اختیاری عملکرد خاموش کردن خودکار.5. اختیاری موتور DC برس، موتور DC براشلس.6. لوازم الکتریکی داخلی و وارداتی اختیاری.7. مقاومت اختیاری مورد نیاز درجه حرارت بالا. |
|||||||||||
| جدول پارامتر فنی ماشین تخت ریلی سری منبع تغذیه ریلی سه فاز KPDS | ||||||||||||||
| مدل ماشین تخت | KPDS-2t | KPDS-5t | KPDS-10t | KPDS-16t | KPDS-20t | KPDS-25t | KPDS-30t | KPDS-40t | KPDS-50t | KPDS-63t | KPDS-80t | KPDS-100t | KPDS-150t | |
| ظرفیت بار نامی (t) | 2 | 5 | 10 | 16 | 20 | 25 | 30 | 40 | 50 | 63 | 80 | 100 | 150 | |
| اندازه میز (میلی متر) |
طولانی (L) | 2000 | 3500 | 3600 | 4000 | 4000 | 4500 | 4500 | 5000 | 5500 | 5600 | 6000 | 6500 | 10000 |
| عرض (w) | 1500 | 2000 | 2000 | 2000 | 2200 | 2200 | 2200 | 2400 | 2400 | 2400 | 2600 | 2800 | 3000 | |
| بالا (H) | 450 | 450 | 500 | 500 | 550 | 600 | 600 | 650 | 650 | 750 | 800 | 850 | 1200 | |
| فاصله بین دو محور (mm) | 1200 | 2500 | 2600 | 2800 | 2800 | 3200 | 3200 | 3800 | 4200 | 4300 | 4700 | 4900 | 7000 | |
| فاصله داخلی ریل (میلی متر) | 1200 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1800 | 2000 | 2000 | |
| قطر چرخ (میلی متر) | Φ270 | Φ300 | Φ300 | Φ350 | Φ350 | Φ400 | Φ400 | Φ500 | Φ500 | Φ600 | Φ600 | Φ600 | Φ600 | |
| تعداد چرخ (عدد) | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 8 | |
| فاصله از زمین (میلی متر) | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 75 | 75 | 75 | 75 | |
| سرعت دویدن (m/min) | 0-25 | 0-25 | 0-25 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-18 | |
| قدرت موتور (کیلووات) | 0.8 | 1.5 | 1.5 | 2.2 | 2.5 | 3 | 4 | 5.5 | 5.5 | 7.5 | 7.5 | 11 | 15 | |
| قدرت ترانسفورماتور (KVA) | 3 | 5 | 5 | 6.8 | 6.8 | 6.8 | 10 | 10 | 10 | 20 | 20 | 30 | 30 | |
| تعداد ترانسفورماتور (عدد) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| طول دویدن (متر) | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 60 | 50 | 50 | 50 | 50 | 50 | |
| ***فشار چرخ بزرگ (KN) | 14.4 | 25.8 | 42.6 | 64.5 | 77.7 | 94.5 | 110.4 | 142.8 | 174 | 221.4 | 278.4 | 343.8 | 265.2 | |
| وزن مرجع (t) | 2.8 | 3.6 | 4.2 | 5.5 | 5.9 | 6.5 | 6.8 | 7.6 | 8 | 10.8 | 12.8 | 14.6 | 26.8 | |
| مدل ریلی پیشنهادی | P15 | P18 | P18 | P24 | P24 | P38 | P38 | P43 | P43 | P50 | P50 | QU100 | QU100 | |
| توضیحات: 1. ظرفیت بار، اندازه جدول، فاصله داخلی راه آهن را می توان با توجه به نیاز مشتری طراحی و تولید کرد.2. دستگاه کنترل از راه دور بی سیم اختیاری (وارداتی یا داخلی).3. توقف خودکار اختیاری و دستگاه محدود در هنگام مواجهه با مردم.4. عملکرد خاموش کردن خودکار مسیر را می توان انتخاب کرد.5. تابع تنظیم سرعت بدون پله اینورتر را می توان انتخاب کرد.6. لوازم برقی داخلی و لوازم الکتریکی وارداتی را می توان انتخاب کرد. | ||||||||||||||
