قطعات یدکی راه آهن مواد فولادی، کوپلینگ سفت و انعطاف پذیر 100-1052 میلی متر ضخامت

معرفی ازدنده های تولید جعل و ریخته گری کوپلینگ های سفت و سخت و انعطاف پذیر

کوپلینگ به وسیله‌ای اطلاق می‌شود که دو شفت یا شفت و قسمت‌های دوار را به هم متصل می‌کند، در فرآیند انتقال حرکت و نیرو با هم می‌چرخند و در شرایط عادی از هم جدا نمی‌شود.گاهی نیز به عنوان وسیله ای ایمنی برای جلوگیری از بارگذاری بیش از حد قطعات متصل به آن استفاده می شود و نقش محافظت از اضافه بار را ایفا می کند.
به کوپلینگ ها کوپلینگ نیز می گویند.یک جزء مکانیکی که برای اتصال محکم محور محرک و محور محرک در مکانیزم های مختلف برای چرخش با هم و انتقال حرکت و گشتاور استفاده می شود.گاهی برای اتصال شفت و سایر قطعات (مانند چرخ دنده، قرقره و ...) نیز استفاده می شود.غالباً از دو نیمه تشکیل شده است که به ترتیب توسط کلیدها یا اتصالات محکم به هم متصل می شوند و در انتهای دو محور محکم می شوند و سپس دو نیمه به نوعی به هم متصل می شوند.کوپلینگ همچنین می تواند جبران افست (شامل افست محوری، افست شعاعی، افست زاویه ای یا آفست جامع) بین دو شفت به دلیل ساخت و نصب نادرست، تغییر شکل در حین کار یا انبساط حرارتی و غیره را جبران کند.و کاهش شوک و جذب ارتعاش.

دنده های تولید جعل و ریخته گری کوپلینگ های سفت و سخت و انعطاف پذیر
اکثر کوپلینگ های رایج مورد استفاده استاندارد یا استاندارد شده اند.به طور کلی فقط باید نوع کوپلینگ را به درستی انتخاب کرد و نوع و اندازه کوپلینگ را تعیین کرد.در صورت لزوم، ظرفیت بار را می توان برای پیوندهای ضعیف آسیب پذیر آن بررسی و محاسبه کرد.هنگامی که سرعت چرخش زیاد است، نیروی گریز از مرکز لبه بیرونی و تغییر شکل عنصر الاستیک باید بررسی شود و تعادل باید انجام شود.
کوپلینگ ها را می توان به دو دسته تقسیم کرد: کوپلینگ های صلب و کوپلینگ های انعطاف پذیر.

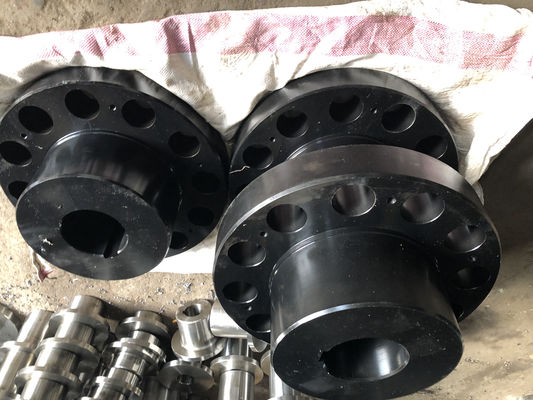

کوپلینگ های صلب خاصیت بافری ندارند و توانایی جبران جابجایی نسبی دو محور را ندارند و به تراز دقیق دو محور نیاز دارند.تعمیر و نگهداری آسان، می تواند خنثی بودن دو شفت، گشتاور انتقال بزرگ و کاربرد گسترده را تضمین کند.معمولاً از کوپلینگ های فلنج، کوپلینگ آستین و کوپلینگ ژاکت استفاده می شود.
کوپلینگ های انعطاف پذیر را می توان به کوپلینگ های انعطاف پذیر بدون عناصر الاستیک و کوپلینگ های انعطاف پذیر با عناصر الاستیک تقسیم کرد.نوع اول فقط توانایی جبران جابجایی نسبی دو محور را دارد، اما نمی تواند لرزش را بافر و کاهش دهد.معمولی ها لغزنده هستند.کوپلینگ بلوک، کوپلینگ دنده، کوپلینگ جهانی و کوپلینگ زنجیر و غیره؛نوع دوم حاوی عناصر الاستیک است، علاوه بر توانایی جبران جابجایی نسبی دو محور، دارای اثرات بافر و میرایی ارتعاش نیز می باشد.با این حال، به دلیل محدودیت استحکام عنصر الاستیک، گشتاور منتقل شده به طور کلی به خوبی کوپلینگ انعطاف پذیر بدون عنصر الاستیک نیست.کوپلینگ پین آستین الاستیک معمولی، کوپلینگ پین الاستیک، کوپلینگ آلویی شکل، کوپلینگ نوع لاستیک، کوپلینگ فنری مارپیچی و کوپلینگ نی و غیره.
با توجه به شرایط کاری مختلف، کوپلینگ باید دارای ویژگی های زیر باشد:
(1) قابلیت حمل.تحرک کوپلینگ به توانایی جبران جابجایی نسبی دو جزء دوار اشاره دارد.عواملی مانند خطاهای ساخت و نصب بین اجزای متصل، تغییرات دما در حین کار، و تغییر شکل تحت بار، همه الزامات قابل حمل را به همراه دارند.عملکرد متحرک بارهای اضافی بین شفت ها، یاتاقان ها، کوپلینگ ها و سایر اجزا را به دلیل جابجایی نسبی بین اجزای دوار جبران یا کاهش می دهد.
(2) بافر.برای مواقعی که بار مکرر شروع می شود یا بار کاری تغییر می کند، کوپلینگ باید دارای عناصر الاستیک برای بافر و میرایی ارتعاش باشد تا از آسیب دیدن یا آسیب نرسیدن به محرک اولیه و ماشین کار محافظت کند.
(3) ایمن، قابل اعتماد، با قدرت و عمر مفید کافی.
(4) ساختار ساده، مونتاژ راحت و جداسازی قطعات و نگهداری.
انتخاب نوع کوپلینگ هنگام انتخاب نوع کوپلینگ، موارد زیر باید در نظر گرفته شود.
① اندازه و ماهیت گشتاور انتقال مورد نیاز، الزامات برای عملکردهای بافر و کاهش ارتعاش، و اینکه آیا رزونانس ممکن است رخ دهد یا خیر.
② جابجایی نسبی دو محور شفت ناشی از خطاهای ساخت و مونتاژ، بار شفت و تغییر شکل انبساط حرارتی و حرکت نسبی بین اجزاء.
③ ابعاد و روش های نصب مجاز و فضای عملیاتی لازم برای مونتاژ، تنظیم و نگهداری آسان.برای کوپلینگ های بزرگ، باید امکان جداسازی و مونتاژ در شرایطی وجود داشته باشد که شفت نیازی به حرکت محوری نداشته باشد.
علاوه بر این باید محیط کار، عمر مفید و شرایطی مانند روغن کاری، آب بندی و صرفه جویی را نیز در نظر گرفت و سپس برای انتخاب نوع کوپلینگ مناسب به ویژگی های کوپلینگ های مختلف اشاره کرد.

دنده های تولید جعل و ریخته گری کوپلینگ های سفت و سخت و انعطاف پذیر

محصولات

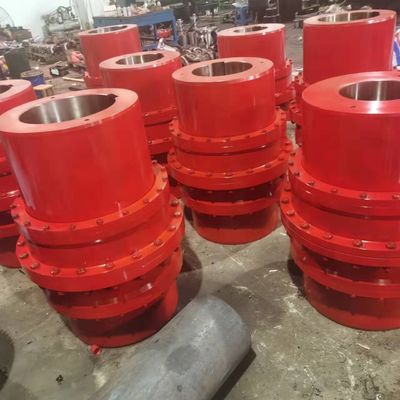

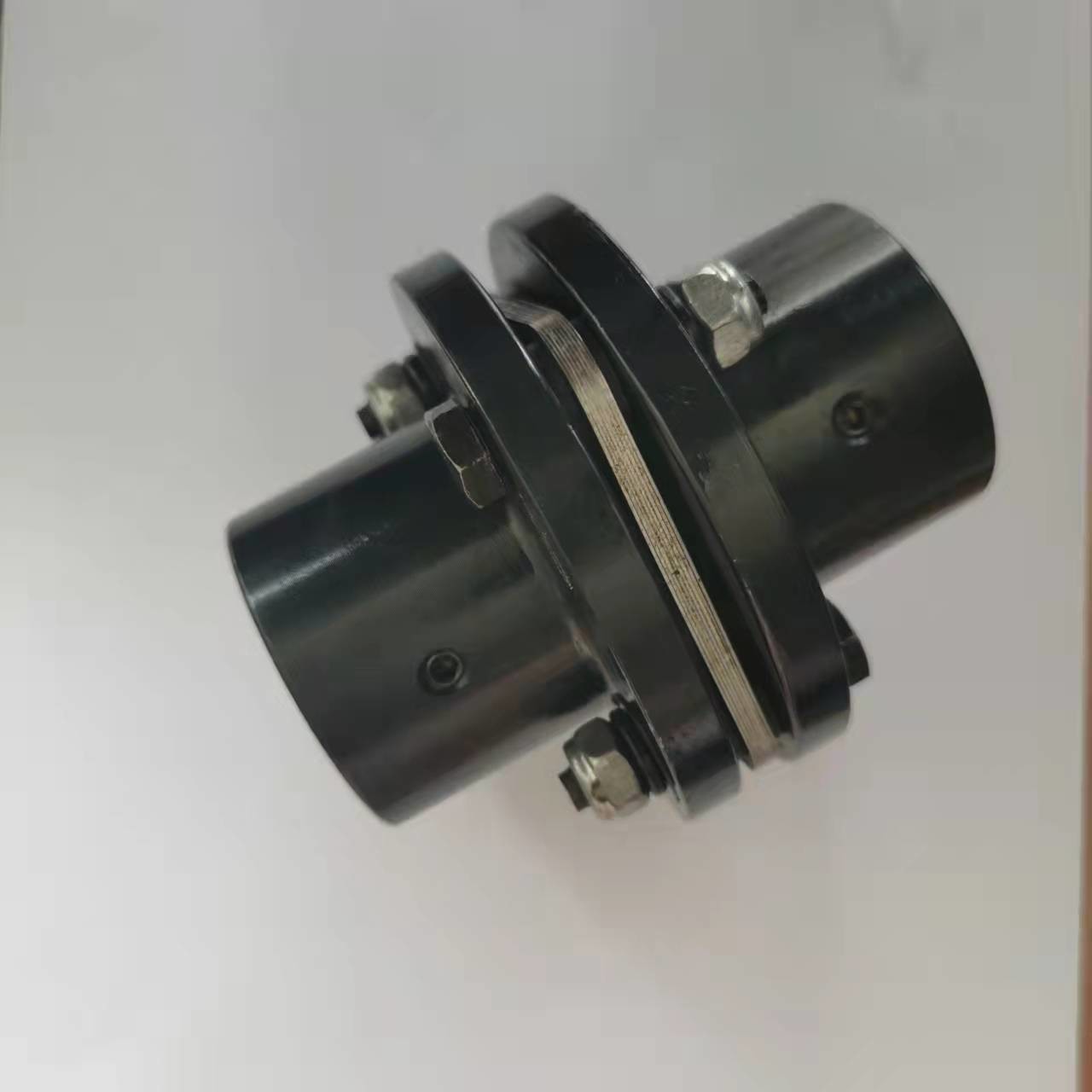

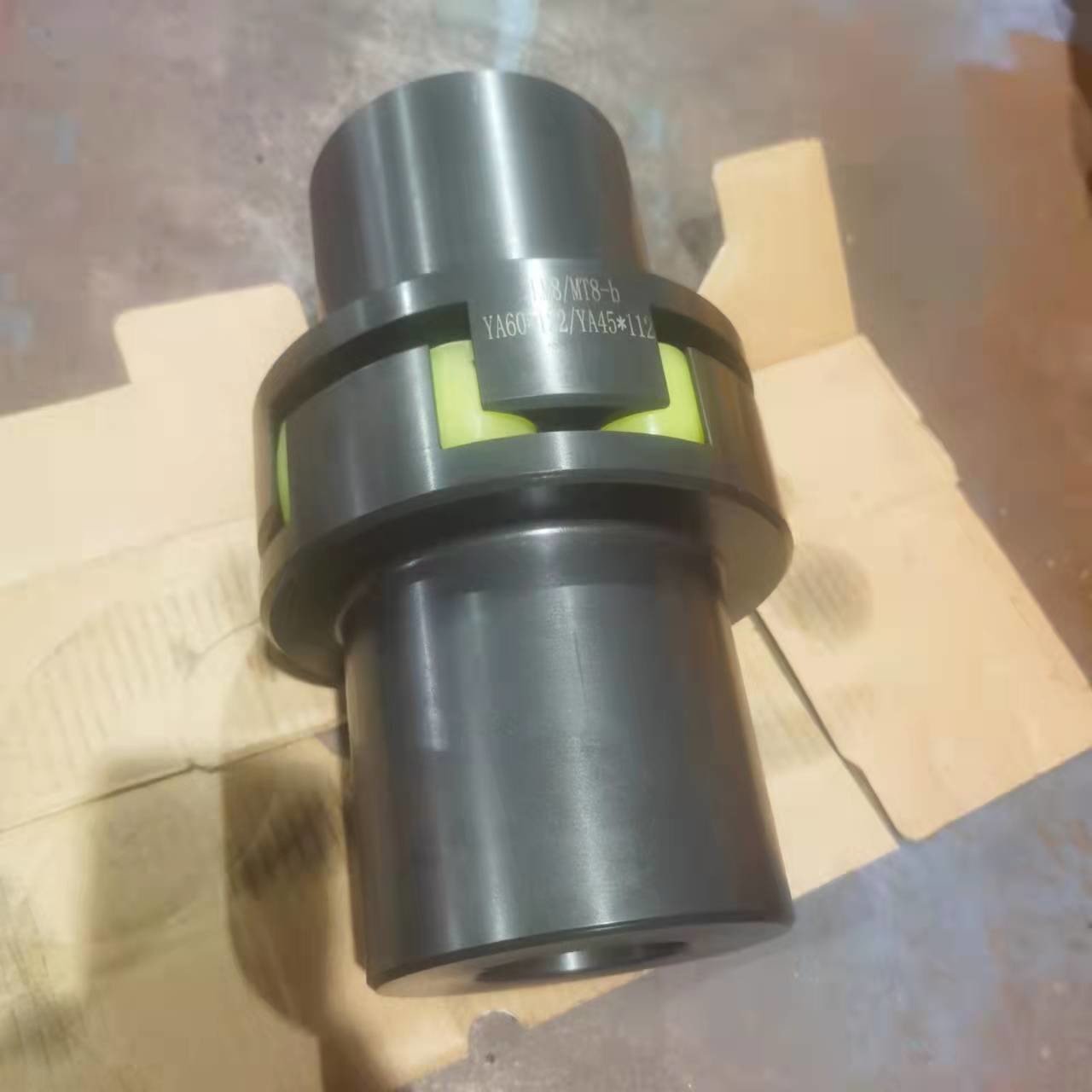

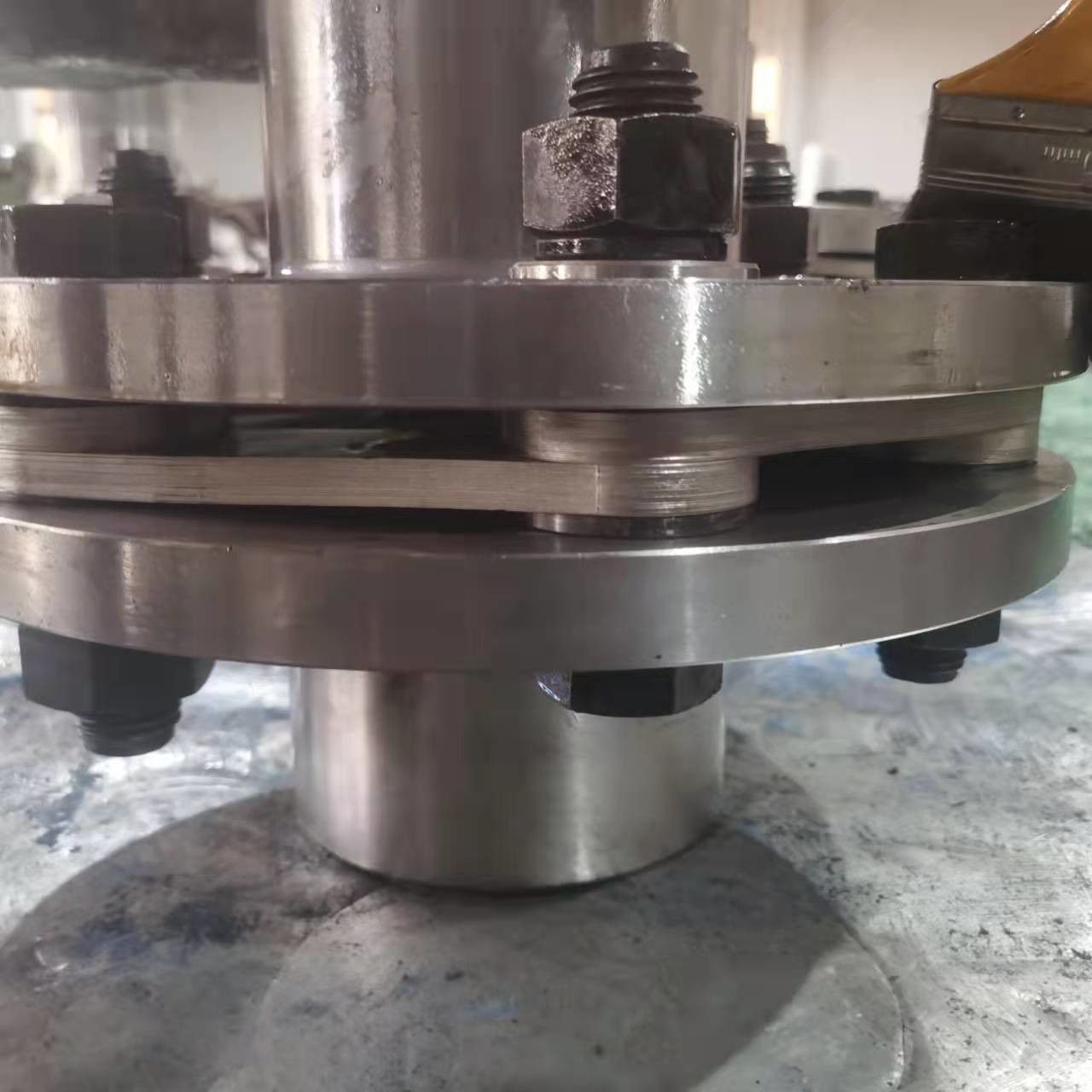

Kingrail در تولید کوپلینگ شکوفه آلو، کوپلینگ چرخ دنده، کوپلینگ دیافراگمی، کوپلینگ چرخ دنده درام GICL، کوپلینگ دیافراگمی الاستیک JM، کوپلینگ الاستیک شکوفه آلو LM، کوپلینگ الاستیک شکوفه آلو، کوپلینگ تایپ شکوفه آلو (ML) و سایر محصولات تخصص دارد.
