جزئیات محصول:
|
| استاندارد:: | AiSi، ASTM، bs، DIN، GB، JIS | قطر سوراخ پیچ:: | 22 میلی متر 24 میلی متر، به عنوان نیاز مشتری |
|---|---|---|---|
| مقطع تحصیلی:: | Q235/55Q/U71Mn/75V/50Mn/45Mn | طول: | 6-12 متر |
| گیج ریل:: | گیج معمولی | مشخصات:: | 4 کیلوگرم در متر، 8 کیلوگرم در متر، 12 کیلوگرم در متر، 15 کیلوگرم در متر، 18 کیلوگرم در متر، 22 کیلو |
| برجسته: | ریل ریل فولادی P38,ریل ریل فولادی P30,ریل جرثقیل فولادی 45 میلیون متری |
||

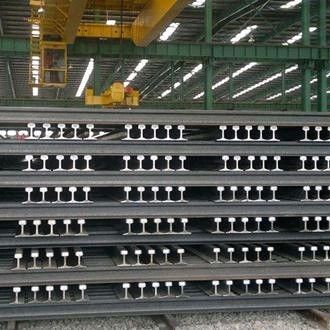

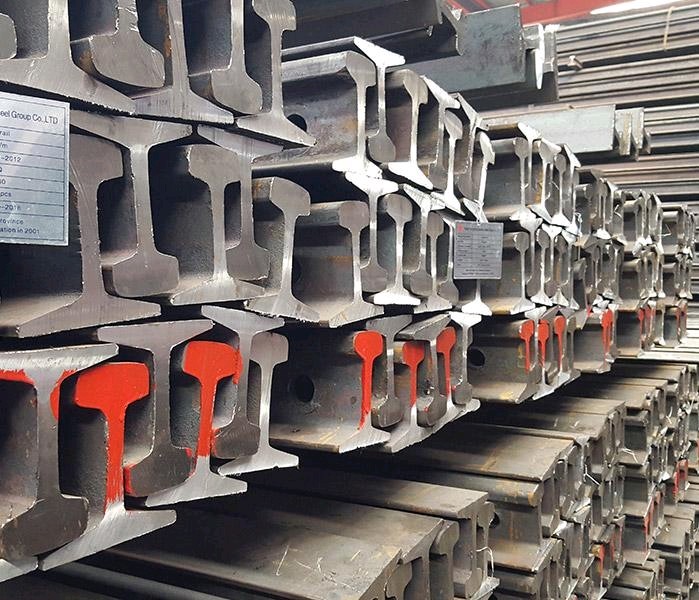

معرفی ازریل جرثقیل P24 P30 P38 P43 ریل فولادی 38 کیلوگرم در متر ریل سنگین و سبک با مواد 45 میلیون متری
ریل ها اجزای اصلی خطوط راه آهن هستند.وظیفه آن هدایت چرخ های ماشین نورد برای حرکت به جلو، تحمل فشار عظیم چرخ ها و انتقال آنها به تراورس است.ریل ها باید سطح غلتشی پیوسته، صاف و کمترین کشش را برای چرخ ها فراهم کنند.در راه‌آهن‌های برق‌دار یا بخش‌های مسدودکننده خودکار، ریل‌ها می‌توانند به عنوان مدار مسیر نیز استفاده شوند.
ریل واگن برقی جرثقیل باید روی تیر حرکتی و ریل واگن برقی روی تیر اصلی ثابت شود.هنگامی که جرثقیل در حال اجرا است، مسیر نمی تواند به صورت افقی و عمودی حرکت کند و مسیر باید به راحتی تنظیم شود.
طول
طول استاندارد ریل ها 9، 9.5، 10، 10.5، 11، 11.5، 12، 12.5 متر است.
پس از توافق بین تامین کننده و خریدار و قید آن در قرارداد، نسبت معینی از ریل با طول نامحدود به طول 4 متر تا 8.9 متر قابل عرضه است.با این حال، هنگام محاسبه وزن، 100 میلی متر ارتقا می یابد.
انحراف مجاز طول ریل +50 0 میلی متر است.
شکل
انحنای جانبی ریل نباید بیشتر از 1.5 میلی متر بر متر و انحنای کل نباید بیشتر از 8 میلی متر باشد.
انحنای کل ریل ها در جهات بالا و پایین نباید بیش از 6 میلی متر باشد.
انتهای ریل نباید بیش از 1 میلی متر در 0.5 متر خم شود.
ریل جرثقیل QU120 با ظرفیت تجهیزات صاف کننده محدود است.میزان انحنای هم با عرضه و هم تقاضا تعیین می شود.
پیچش ریل نباید از 10000/1 طول کامل ریل بیشتر باشد.
عدم تقارن سطح مقطع ریل و محور عمودی: کف ریل نباید بزرگتر از 2 میلی متر و سر ریل از 0.6 میلی متر بیشتر باشد.
قسمت پایین ریل نباید فرورفته باشد.مرکز کف ریل نباید بیش از 0.5 میلی متر از دو طرف بیرون بزند.
وزن
ریل ها با توجه به وزن تئوری تحویل داده می شوند.
ساخت
ریل ها از فولاد کشته شده حاصل از ذوب اجاق باز ساخته شده اند.
فرآیند تولیدی که لکه های سفید در ریل ایجاد نمی کند باید استفاده شود.
ویژگی های مکانیکی
مقاومت کششی ریل کمتر از 90 کیلوگرم بر میلی متر نیست.
کیفیت سطح
هیچ گونه ترک، چین، زخم، حباب و آخال روی سطح ریل وجود ندارد.فرورفتگی، گودال و خراش با عمقی که بیش از مقدار انحراف منفی مجاز اندازه ریل نباشد و خطوط مو با عمق بیش از 1 میلی متر مجاز است.
هیچ ترک باقیمانده، لایه لایه شدن و سوراخ های انقباض در وجه انتهایی ریل وجود نداشته باشد.
سطح انتهایی ریل باید مستقیم بریده شود و انحراف وجه انتهایی آن در هیچ جهتی نباید از 5 میلی متر تجاوز کند.سوراخ هایی با طول حداقل 4 میلی متر باید برداشته شوند.
عیوب سطحی ریل مجاز به تمیز کردن طولی با بیل بادی است و عمق تمیزکاری (محاسبه در یک طرف) نباید از انحراف منفی مجاز اندازه بیشتر باشد.
عیوب سطح ریل مجاز به تعمیر یا پرکردن با جوشکاری نیست.
ریل سبک
| تایپ کنید | عرض سر (میلی متر) | ارتفاع (میلی متر) | پهنای کف | ضخامت وب (میلی متر) | وزن تئوری (کیلوگرم بر متر) | مقطع تحصیلی | طول |
| 8 کیلوگرم | 25 | 65 | 54 | 7 | 8.42 | Q235B | 6 میلیون |
| 12 کیلوگرم | 38.1 | 69.85 | 69.85 | 7.54 | 12.2 | Q235B/55Q | 6 میلیون |
| 15 کیلوگرم | 42.86 | 79.37 | 79.37 | 8.33 | 15.2 | Q235B/55Q | 8 میلیون |
| 18 کیلوگرم | 40 | 90 | 80 | 10 | 18.6 | Q235B/55Q | 8-9M |
| 22 کیلوگرم | 50.8 | 93.66 | 93.66 | 10.72 | 22.3 | Q235B/55Q | 7-8-10M |
| 24 کیلوگرم | 51 | 107 | 92 | 10.9 | 24.46 | Q235B/55Q | 8-10M |
| 30 کیلوگرم | 60.33 | 107.95 | 107.95 | 12.3 | 30.1 | Q235B/55Q | 10 میلیون |
ریل سنگین
| عرض سر (میلی متر) | ارتفاع (میلی متر) | پهنای کف | ضخامت وب (میلی متر) | وزن تئوری (کیلوگرم بر متر) | مقطع تحصیلی | طول | |
| P38 | 68 | 134 | 114 | 13 | 38.73 | 45MN/71MN | |
| P43 | 70 | 140 | 114 | 14.5 | 44.653 | 45MN/71MN | 12.5 میلیون |
| P50 | 70 | 152 | 132 | 15.5 | 51.51 | 45MN/71MN | 12.5 میلیون |
| P60 | 73 | 176 | 150 | 16.5 | 60.64 | U71MN | 25 میلیون |

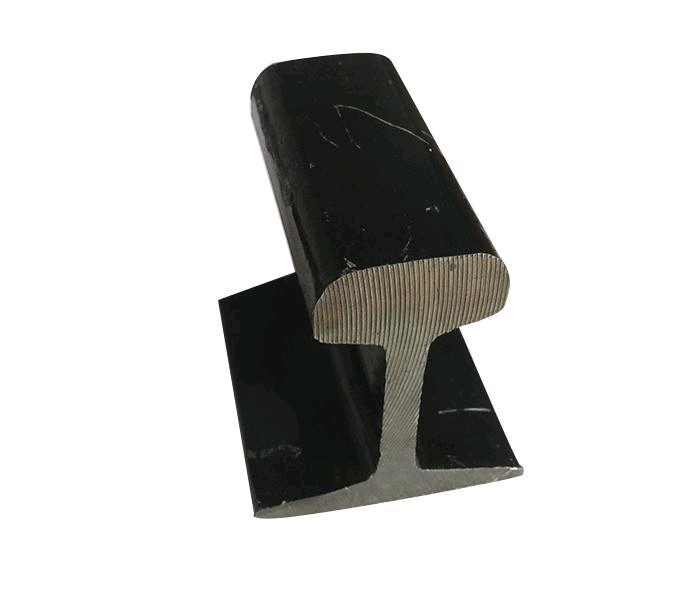

ریل جرثقیل
| عرض سر (میلی متر) | ارتفاع (میلی متر) | پهنای کف | ضخامت وب (میلی متر) | وزن تئوری (کیلوگرم بر متر) | مقطع تحصیلی | طول | |
| QU70 | 70 | 120 | 120 | 28 | 52.8 | U71MN | 12 میلیون |
| QU80 | 80 | 130 | 130 | 32 | 63.69 | U71MN | 12 میلیون |
| QU100 | 100 | 150 | 150 | 38 | 88.96 | U71MN | 12 میلیون |
| QU120 | 120 | 170 | 170 | 44 | 118.1 | U71MN | 12 میلیون |
مواد شیمیایی و خواص کرین ریل P24 P30 P38 P43 ریل فولادی 38 کیلوگرم بر متر ریل سنگین و سبک با مواد 45 میلیون متری
اندازه بخش ریل 38 کیلوگرمی: ارتفاع ریل: 134 میلی متر، عرض پایین: 114 میلی متر، عرض سر: 68 میلی متر، ضخامت: 13 میلی متر، وزن: 38.733 کیلوگرم
مواد ریل 38 کیلوگرم: مواد U71Mn، مواد 45Mn، مواد ریل 50Mn
استاندارد ریل 38 کیلوگرم: GB2585-2007
طول ریل 38 کیلوگرم: 12 متر / قطعه، 12.5 متر / قطعه
ریل U71Mn یک ریل کم آلیاژ منگنز متوسط با افزایش محتوای منگنز بر اساس ترکیب شیمیایی فولاد کربنی است.ریل های سنگین معمولاً از 50Mn, U71Mn ساخته می شوند.ریل های سنگین و ریل های بالابر از U71Mn ساخته شده اند.GB2585-2007 ریل نورد گرم برای راه آهن
1. ترکیب شیمیایی: درجه C Si Mn SPV Nb U71Mn 0.65-0.76 0.15-0.35 1.10-1.40 ≤0.030 ≤0.030 ≤0.030 ≤0.010
2. خواص مکانیکی: درجه استحکام کششی (N/mm^2) ازدیاد طول پس از شکست A/% نه کمتر از U71Mn 880
