فلنج ورق فولادی زنگ نزن فورج EN1092 DN150 PN16 استاندارد ANSI

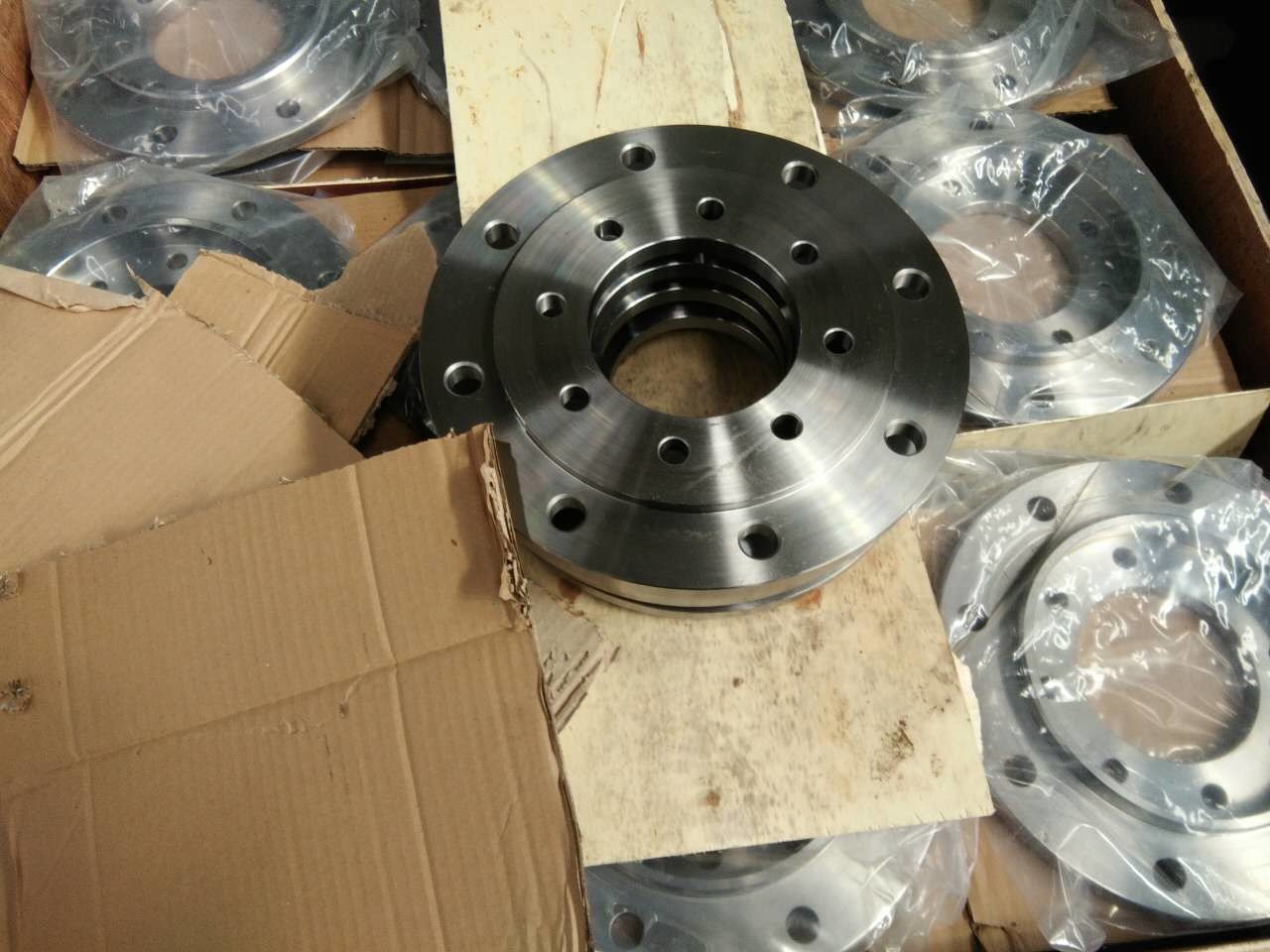

معرفی فلنج صفحه فولادی فورج شده EN1092 DN150 PN16 ANSI استاندارد

فلنج، همچنین به عنوان فلنج فلنج یا فلنج شناخته می شود.فلنج ها قطعات به هم پیوسته بین شفت ها هستند و برای اتصال بین انتهای لوله ها استفاده می شوند.همچنین به عنوان فلنج در ورودی و خروجی تجهیزات برای اتصال بین دو تجهیزات مانند فلنج های کاهنده استفاده می شود.اتصال فلنج یا اتصال فلنج به اتصال قابل جدا شدن اطلاق می شود که در آن فلنج ها، واشرها و پیچ ها به عنوان مجموعه ای از سازه های آب بندی ترکیبی به یکدیگر متصل می شوند.فلنج لوله به فلنجی اطلاق می شود که برای لوله کشی در نصب خط لوله استفاده می شود و مورد استفاده در تجهیزات به فلنج های ورودی و خروجی تجهیزات اشاره دارد.روی فلنج ها سوراخ هایی وجود دارد و پیچ ها باعث می شوند که دو فلنج محکم به هم متصل شوند.فلنج ها با واشر مهر و موم شده اند.فلنج به اتصال رزوه ای (اتصال رزوه ای) فلنج، فلنج جوشکاری و فلنج گیره تقسیم می شود.فلنج ها به صورت جفتی، فلنج های سیمی برای خطوط لوله کم فشار و فلنج های جوشی برای فشارهای بالای چهار کیلوگرم قابل استفاده هستند.یک واشر بین دو فلنج اضافه کنید و آنها را با پیچ و مهره محکم کنید.فلنج های فشار مختلف ضخامت های متفاوتی دارند و از پیچ و مهره های مختلفی استفاده می کنند.هنگامی که پمپ ها و شیرها به خطوط لوله متصل می شوند، قسمت هایی از این تجهیزات نیز به شکل فلنج مربوطه ساخته می شوند که به عنوان اتصالات فلنج نیز شناخته می شوند.به هر قسمت اتصالی که در حاشیه دو صفحه پیچ می شود و همزمان بسته می شود، عموماً «فلنج» می گویند، مانند اتصال کانال های تهویه، چنین قطعاتی را می توان «قطعات فلنج» نامید.اما این اتصال تنها بخشی از تجهیزات است، مانند اتصال فلنج و پمپ آب، به راحتی نمی توان پمپ آب را «قطعات فلنج» نامید.کوچکترها مانند شیرها را می توان "قطعات فلنج" نامید.

طبقه بندی
1. طبق استاندارد صنعت صنایع شیمیایی (HG): فلنج انتگرال (IF)، فلنج رزوه ای (Th)، فلنج جوشکاری تخت صفحه (PL)، فلنج جوشکاری لب به لب گردن (WN)، فلنج جوشکاری صاف گردن (SO)، سوکت فلنج جوش (SW)، فلنج شل حلقه جوش لب به لب (PJ/SE)، فلنج شل حلقه جوش (PJ/RJ)، پوشش فلنج آستر (BL(S))، پوشش فلنج (BL) [2] .
2. مطابق استاندارد صنعت پتروشیمی (SH): فلنج رزوه ای (PT)، فلنج جوش لب به لب (WN)، فلنج جوشکاری تخت (SO)، فلنج جوش سوکت (SW)، فلنج شل (LJ)، پوشش فلنج (نمایش داده نشده است). ).
3. طبق استاندارد صنعت مکانیکی (JB): فلنج انتگرال، فلنج جوش لب به لب، فلنج جوشکاری تخت صفحه، فلنج شل صفحه حلقه جوش لب به لب، فلنج شل صفحه حلقه حلقه صاف، فلنج شل ورق حلقه فلنج فلنج فلنج، پوشش فلنج.
4. طبق استاندارد ملی (GB): فلنج انتگرال، فلنج رزوه ای، فلنج جوش لب به لب، فلنج جوشکاری صاف با گردن، فلنج جوش سوکت با گردن، حلقه جوش لب به لب با فلنج شل گردن، فلنج تخت صفحه فلنج جوشکاری، حلقه جوش لب به لب. فلنج شل صفحه، فلنج شل صفحه حلقه جوش، فلنج شل صفحه حلقه فلنج، پوشش فلنج.
مواد
WCB (فولاد کربن)، LCB (فولاد کربن با دمای پایین)، LC3 (3.5٪ فولاد نیکل)، WC5 (1.25٪ کروم 0.5٪ فولاد مولیبدن)، WC9 (2.25٪ کروم)، C5 (5٪ کروم 0.5٪ مولیبدن)، C12 (9٪ کروم 1٪ مولیبدن)، CA6NM (4 (فولاد کروم 12٪)، CA15 (4) (12٪ کروم)، CF8M (316 فولاد ضد زنگ)، CF8C (فولاد ضد زنگ 347)، CF8 (فولاد ضد زنگ 304) , CF3 (304L) فولاد زنگ نزن)، CF3M (فولاد ضد زنگ 316L)، CN7M (فولاد آلیاژی)، M35-1 (مونل)، N7M (آلیاژ هاستل B)، CW6M (آلیاژ Hasta نیکل C)، CY40 (Inconel) صبر کنید.

روش اتصال

اتصال فلنج بدین صورت است که ابتدا دو لوله، اتصالات لوله یا تجهیزات را روی یک صفحه فلنج ثابت کنید، لنت های فلنج را بین دو صفحه فلنج اضافه کنید و آنها را با پیچ و مهره به هم ببندید تا اتصال کامل شود.برخی از اتصالات و تجهیزات لوله در حال حاضر فلنج های مخصوص به خود را دارند که آنها نیز اتصالات فلنجی هستند.اتصال فلنجی یک روش اتصال مهم در ساخت خط لوله است.اتصال فلنج آسان برای استفاده است و می تواند فشار بیشتری را تحمل کند.در لوله کشی صنعتی داخل منزل قطر لوله کم بوده و کم فشار بوده و اتصالات فلنجی دیده نمی شود.اگر در دیگ بخار یا محل تولید هستید، همه جا لوله ها و تجهیزات فلنجی وجود دارد.[1]
با توجه به روش اتصال، نوع اتصال فلنج را می توان به موارد زیر تقسیم کرد: فلنج جوشکاری تخت صفحه، فلنج جوشی صاف با گردن، فلنج جوش لب به لب با گردن، فلنج جوش سوکتی، فلنج رزوه ای، پوشش فلنج، حلقه جوش لب به لب با گردن فلنج شل، فلنج شل حلقه جوش تخت، فلنج و روکش فلنج روی شیار حلقه، فلنج مسطح با قطر بزرگ، فلنج گردن بلند با قطر بزرگ، صفحه کور هشت کاراکتری، فلنج شل حلقه جوش لب به لب و غیره.

استفاده کنید
از آنجایی که فلنج عملکرد جامع خوبی دارد، به طور گسترده در صنایع شیمیایی، ساخت و ساز، تامین آب، زهکشی، نفت، صنایع سبک و سنگین، تبرید، بهداشت، لوله کشی، حفاظت از آتش، برق، هوا فضا، کشتی سازی و سایر پروژه های اساسی استفاده می شود.
دسته بندی های مرتبط
(1) فلنج کاهنده
نام محصول: فلنج کاهنده
پارامترهای فنی: مطابق با استانداردهای ملی
استاندارد کیفیت: مطابق با استانداردهای مربوطه فرموله شده توسط دولت ساخته شده است
مشخصات محصول: DN15-DN2000

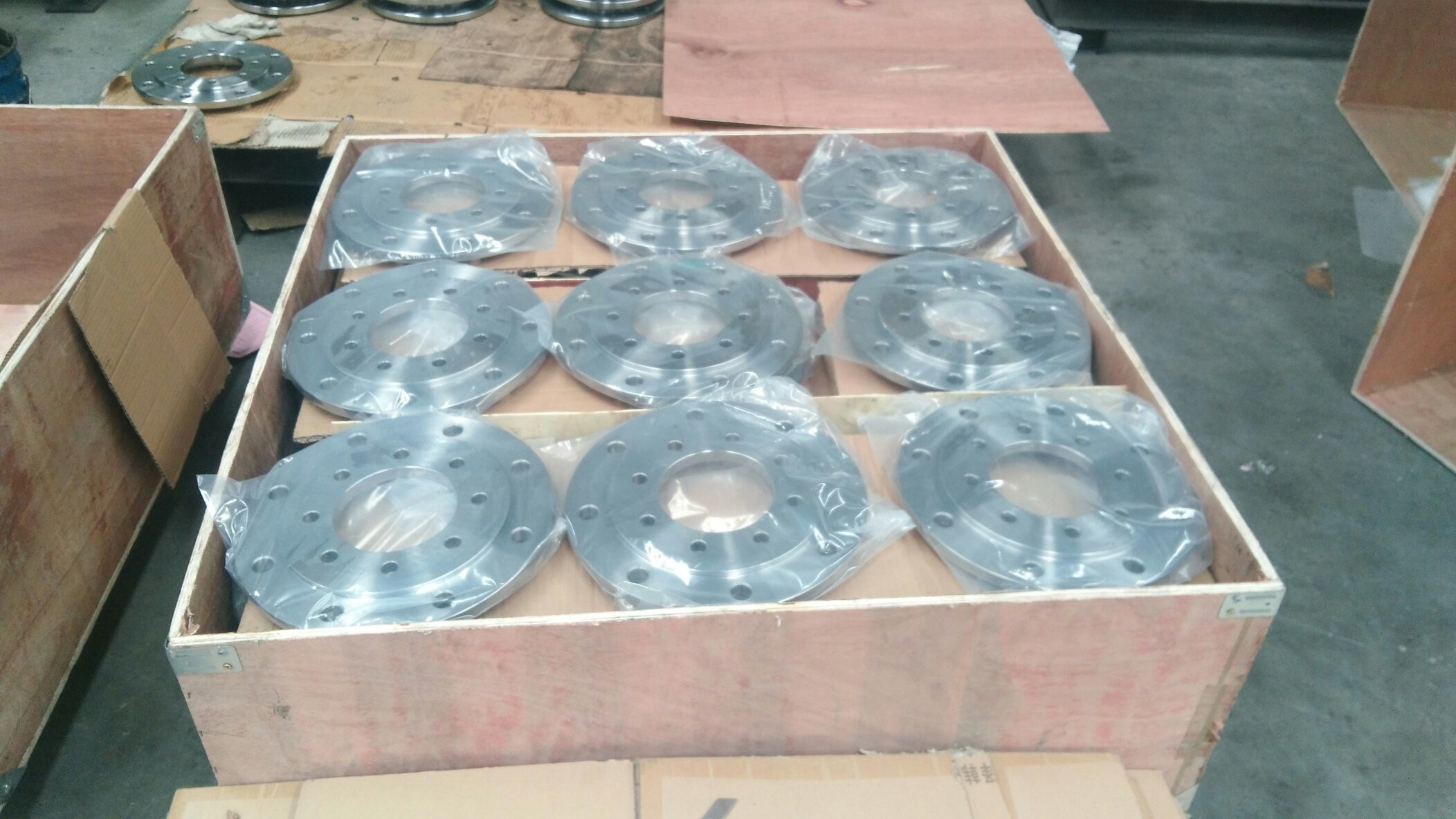

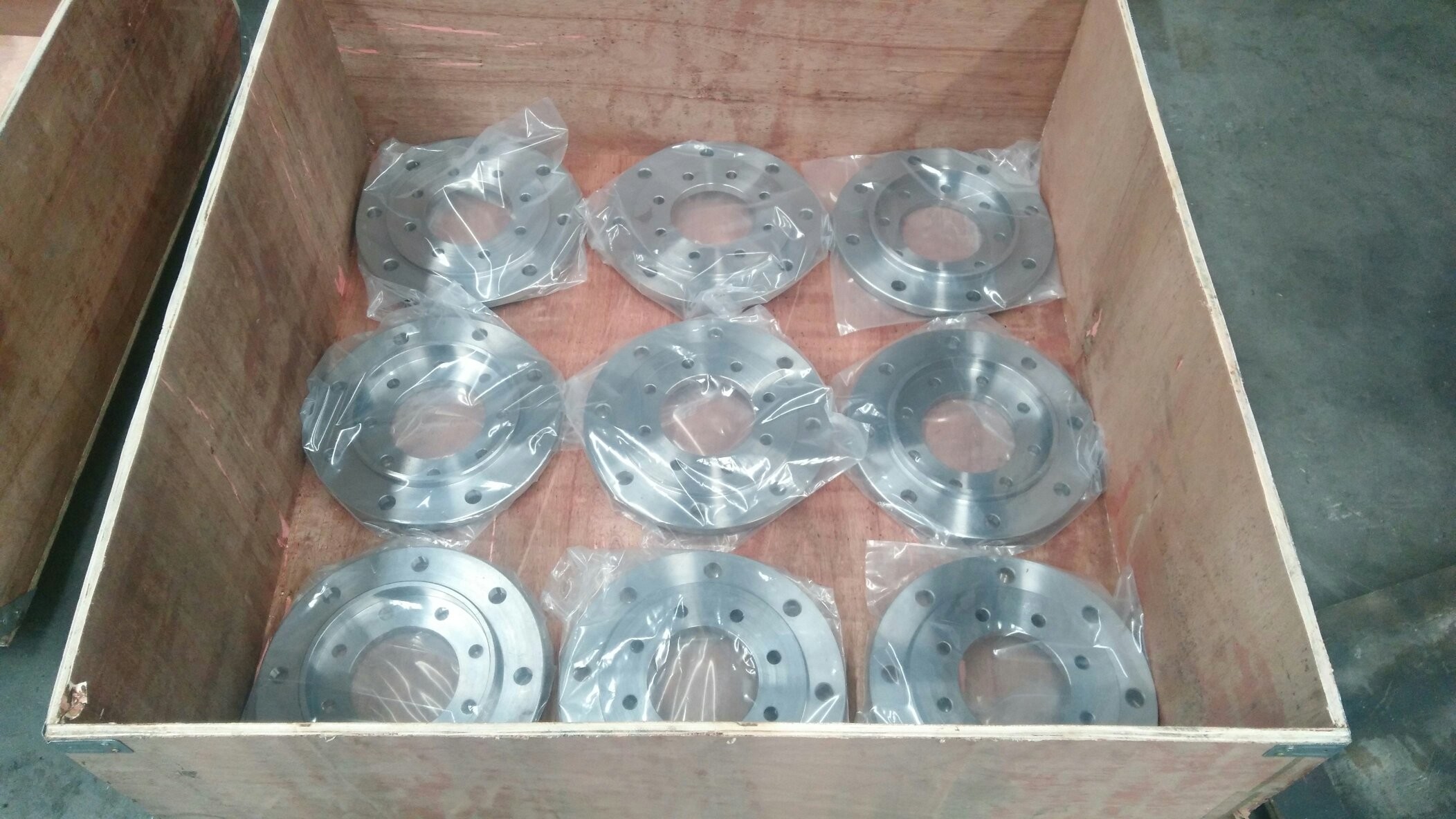

بسته بندی محصول: جعبه چوبی یا موارد دیگر
رنگ محصول: رنگ متالیک
ویژگی های محصول: ضد خوردگی، مقاومت در برابر اسید و قلیایی، عمر طولانی و غیره، محاسبه قیمت مناسب، سطح صاف، مقاومت در برابر اسید و قلیایی، مقاومت در برابر دمای بالا، ظاهر زیبا، عملکرد بافت قوی.
فرآیند تولید: آهنگری کلی حرفه ای، ساخت آهنگری، برش صفحه متوسط، نورد صفحه متوسط ​​و غیره.
روش پردازش: تراشکاری CNC با دقت بالا، تکمیل تراش معمولی، جوشکاری قوس آرگون و غیره.
فشار اسمی sch5s، sch10s، sch20s، sch30s، sch40s و غیره.
استاندارد ساخت: استاندارد ملی، استاندارد آمریکا، استاندارد روسیه، استاندارد ژاپن و غیره.
مواد: 201، 304.316.316L.0Cr18Ni9.321.202، و غیره.
کاربرد: به طور گسترده در حفاظت از آب، برق، نیروگاه، اتصالات لوله، صنعت، مخازن تحت فشار و غیره استفاده می شود.
روش اتصال: مهره فلنج، اتصال پیچ.
(2) فلنج فولادی ضد زنگ
نام محصول: فلنج فولادی ضد زنگ
مشخصات: 1/2″~240″ (10-6000)
کلاس فشار: 0.6MPa ~ 32MPa، 150Lb ~ 2500Lb، PN0.25-PN42.0
مواد: 304، 304L، 321، 316، 316L، 310S و مواد دیگر
استاندارد وزارت صنایع شیمیایی: HG5010-52～HG5028-58، HGJ44-91～HGJ65-91، HG20592-2009 (سری PN)، HG20615-2009 (سری Calss)
کاربردها: دیگهای بخار و مخازن تحت فشار، نفت، شیمیایی، کشتی سازی، داروسازی، متالورژی، ماشین آلات، مواد غذایی و سایر صنایع.
(3) فلنج مخزن تحت فشار
نام محصول: فلنج مخزن تحت فشار
مشخصات: DN300 ~ 3000
یادداشت های محصول: صنعت کاربرد فلنج مخازن تحت فشار: HVAC، برق، تامین آب ساختمان، اتصالات مخازن تحت فشار، اتصالات لوله تحت فشار.
دسته بندی محصول: سری فلنج
صنعت کاربرد: HVAC، برق، تامین آب ساختمان، لوازم جانبی مخازن تحت فشار، لوازم جانبی لوله های تحت فشار.
پارامترهای فنی برنامه
فشار نامی مهر و موم PN، MPa (bar) 0.6 1.0 1.6 2.5 4.0 6.4
سطح مقعر و محدب (MFM) DN1300~3000 DN300~3000 DN400~2000 DN300~800
سطح زبانه و شیار (TG) DN1300~3000 DN300~3000 DN300~3000 DN300~800
هواپیمای کامل (FF) DN300~3000 DN300~3000 DN300~3000 DN300~800
(4) فلنج جوشکاری تخت
فلنج های جوشکاری تخت شامل فلنج های جوشکاری تخت صفحه ای و فلنج های جوشکاری مسطح گردنی هستند.
فلنج جوشکاری تخت صفحه (PL)

فلنج های جوشکاری مسطح برای اتصالات لوله فولادی با فشار نامی بیش از 2.5 مگاپاسکال مناسب هستند.سطح آب بندی فلنج جوشکاری تخت را می توان به سه نوع صاف، مقعر محدب و زبانه و شیار تبدیل کرد.کاربرد فلنج صاف جوشکاری صاف بیشترین کاربرد را دارد.این بیشتر زمانی استفاده می شود که شرایط متوسط ​​نسبتاً ملایم باشد، مانند هوای فشرده تصفیه نشده کم فشار و آب در گردش کم فشار.

فلنج گردن جوش تخت (SO)
ارتفاع گردن فلنج صاف جوشکاری با گردن کمتر است که باعث بهبود استحکام و ظرفیت باربری فلنج می شود.در مقایسه با فلنج های جوش لب به لب، حجم کار جوشکاری زیاد است، مصرف میله های جوشکاری زیاد است و نمی تواند دمای بالا و فشار بالا، خمش مکرر و نوسانات دما را تحمل کند، اما نصب آن در محل راحت تر است، و فرآیند کار سیلی زدن و مالش درز جوش را می توان حذف کرد که محبوبیت بیشتری دارد.
(5) جوش لب به لب با گردن (WN)
فلنج های جوش لب به لب: جوش های فلنج گردنی اغلب به عنوان فلنج های "پیوت بالا" شناخته می شوند.هدف آن انتقال فشار به لوله و در نتیجه کاهش غلظت استرس بالا در پایه فلنج است.جوش های فلنج گردنی بهترین جوش های لب به لب طراحی هستند که به دلیل ارزش ساختاری ذاتی خود فلنج را ارائه می دهند.با این حال، قیمت نسبتا بالا است، زیرا فرآیند تولید محصول پیچیده است.
فلنج رزوه دار (Threaded) : فلنج رزوه دار با نخ به هم وصل می شود.اما مرکز محصول دارای اندازه رزوه متناسب با لوله است.مزیت اصلی آن این است که می توان آن را بدون لحیم کاری مونتاژ کرد.
فلنج های کشویی: فلنج های کشویی دارای محور پایین تری هستند زیرا لوله قبل از جوشکاری وارد فلنج تک می شود.در داخل و خارج جوش داده می شود تا استحکام کافی برای جلوگیری از نشتی ایجاد کند.
Lap Flange: Lap Flange در واقع دقیقاً همان فلنج کشویی است، با این تفاوت که شعاع بین سوراخ و فلنج رایس است.لازم است که شعاع دارای فلنج هایی باشد تا انتهای انتهایی را در خود جای دهد.به طور معمول، فلنج های لبه و پایه های لبه در انتهای سیستم مونتاژ با هم جفت می شوند.
فلنج جوش سوکت فلنج لغزشی مشابهی است، با این تفاوت که دارای سوراخ و اندازه سوراخ است.تطبیق سوراخ شمارنده با لوله به لوله اجازه می دهد تا در فلنج مشابه فلنج کشویی وارد شود.قطر سوراخ کوچکتر به اندازه شناسه برای مطابقت با همان لوله است.محفظه یک سوراخ تعبیه شده است که به عنوان یک آستین شانه ای عمل می کند که برای لوله کشی در قسمت پایین طراحی شده است.این امر هرگونه محدودیت جریان را هنگام استفاده از فلنج های جوش سوکت حذف می کند.
(6) فلنج جوشکاری سوکت (SW)
فلنج جوش سوکت

شکل سطح آب بندی: سطح برجسته (RF)، سطح مقعر-محدب (MFM)، سطح زبانه و شیار (TG)، سطح اتصال حلقه (RJ)
جنس: فولاد کربنی: ASTM A105, 20#, Q235, 16Mn, ASTM A350 LF1, LF2 CL1/CL2, LF3 CL1/CL2, ASTM A694 F42, F46, F48, F50, F52, F56, F60F;
فولاد آلیاژی: ASTM A182 F1، F5a، F9، F11، F12، F22، F91، A182F12، A182F11، 16MnR، Cr5Mo، 12Cr1MoV، 15CrMo، 12Cr2Mo1، 12Cr2Mo1، 4Mo1، 4Mo1، St.
استاندارد ساخت: ANSI B16.5، GB/T9117.1-2000—GB/T9117.4-200، و غیره.
(7) فلنج رزوه ای (TH)
قطر اسمی فلنج رزوه ای: DN8 ~ DN100 فشار کاری: 1.0 ~ 2.5 (MPa) مواد فلنج رزوه ای صفحه: فولاد ضد زنگ، فولاد کربن، فولاد آلیاژی.
کاربرد فلنج رزوه ای: مناسب برای قفل و آب بندی رزوه لوله های صنعتی و عمرانی مانند حفاظت در برابر حریق، گاز، آب سرد و گرم، تهویه مطبوع، لوله های فشار هوا، لوله های روغن، ابزارآلات، لوله های هیدرولیک و غیره.
پوشش فلنج (BL)
روکش فلنج که به آن فلنج کور نیز می گویند فلنجی بدون سوراخ در وسط است که برای آب بندی دوشاخه لوله استفاده می شود.انواع مختلفی از سطوح آب بندی وجود دارد، از جمله سطح صاف، سطح محدب، سطح مقعر-محدب، سطح زبانه و شیار و سطح اتصال حلقه.
سطح آب بندی: سطح صاف (FF)، سطح برجسته (RF)، سطح مقعر و محدب (MFM)، سطح زبانه و شیار (TG)، سطح اتصال حلقه (RJ)
مواد تولیدی:
فولاد کربنی: ASTM A105, 20#, Q235, 16Mn, ASTM A350 LF1, LF2 CL1/CL2, LF3 CL1/CL2, ASTM A694 F42, F46, F48, F50, F52, F56, F, F60, F56, F60, F60.
فولاد ضد زنگ: ASTM A182 F304، 304L، F316، 316L، 1Cr18Ni9Ti، 0Cr18Ni9Ti، 321، 18-8؛
فولاد آلیاژی: ASTM A182 F1، F5a، F9، F11، F12، F22، F91، A182F12، A182F11، 16MnR، Cr5Mo، 12Cr1MoV، 15CrMo، 12Cr2Mo1، A3345P.
(8) فلنج شل
فلنج شل حلقه جوش لب به لب گردن
فلنج آستین شل لب به لب حلقه جوش آستین شل فلنج گردن، حلقه جوش لب به لب فلنج صفحه آستین شل، حلقه جوش صاف فلنج صفحه آستین شل، واژگونی صفحه فلنج آستین شل، علاوه بر رفع نیازهای قفل پس از نصب، سوراخ هایی در میله وجود دارد ، این سوراخ ها می توانند از شل شدن پیچ ها هنگام قرار گرفتن در معرض لرزش جلوگیری کنند.برخی از پیچ های فلنج با میله های صیقلی بدون رزوه باید نازک باشند که به آنها پیچ فلنج میله ای نازک می گویند.این نوع پیچ فلنج برای اتصال نیروهای متغیر مساعد است.پیچ های مخصوص با استحکام بالا بر روی سازه فولادی وجود دارد، سر بزرگتر می شود و اندازه نیز تغییر می کند.
فلنج شل حلقه جوش تخت (PJ/SE)
فلنج آستین شل حلقه جوش تخت یک فلنج متحرک است که به طور کلی با لوازم تامین آب و زهکشی (متداول ترین در اتصالات انبساط) مطابقت دارد.لوله ها و تجهیزات با پیچ و مهره به هم متصل می شوند.هدف از استفاده از فلنج آستین شل حلقه جوش تخت به طور کلی صرفه جویی در مواد است.ساختار آن به دو بخش تقسیم می شود.یک سر قسمت لوله به لوله متصل می شود و سر دیگر آن فلنج می شود و قسمت فلنج روی فلنج آستین دار می شود.صفحه فلنج از مواد کم درجه ساخته شده است و قسمت لوله از همان مواد لوله ساخته شده است تا در مصرف مواد صرفه جویی شود.
فلنج شل حلقه جوش تخت:
1. صرفه جویی در هزینه.هنگامی که مواد لوله خاص و گران است، هزینه جوش فلنج از همان مواد بالا است.
2. برای جوشکاری یا پردازش ناخوشایند است یا به استحکام بالایی نیاز دارد.مانند لوله های پلاستیکی، لوله های فولادی شیشه ای و مانند آن.
3. ساخت آسان.به عنوان مثال، تراز کردن سوراخ‌های پیچ فلنج در حین اتصال یا جلوگیری از تغییر سوراخ‌های پیچ فلنج تجهیزات در آینده آسان نیست.
معایب فلنج شل حلقه جوش تخت:
1. فشار کم.
2. استحکام حلقه جوش کم است (مخصوصاً زمانی که ضخامت کمتر از 3 میلی متر باشد)
استاندارد تولید فلنج شل حلقه جوش تخت:
استاندارد ملی: GB/T9112-2000 (GB9113·1-2000~GB9123?4-2000)
استاندارد آمریکایی: ANSI B16.5 کلاس150، 300، 600، 900، 1500 (WN، SO، BL، TH، LJ، SW)
استاندارد ژاپنی: JIS 5K، 10K، 16K، 20K (PL، SO، BL، WN، TH، SW)
استاندارد آلمان: DIN2573, 2572, 2631, 2576, 2632, 2633, 2543, 2634, 2545 (PL, SO, WN, BL, TH)
استاندارد وزارت صنایع شیمیایی: HG5010-52～HG5028-58, HGJ44-91～HGJ65-91
استاندارد فلنج: HG20592-2009 (سری PN) HG20615-2009 (سری Calss)
استاندارد دپارتمان مکانیک: JB81-59～JB86-59, JB/T74-1994, JB/T79-94～JB/T86-94
استاندارد مخزن فشار: NB/T47020-2012 ～NB/T47027-2012، JB1157-82～JB1160-82 B16.47A/B B16.39 B16.48
فلنج روی شیار حلقه و پوشش فلنج

تخته کور
فلنج شل حلقه جوش لب به لب 6
فلنج گردان
فلنج لنگر
فلنج جوشکاری / روکش فلزی
شماره استاندارد فلنج فولادی جوشکاری لبه دریایی: این استاندارد برای محصولات دریایی و محصولات مهندسی دریایی اعمال می شود.مواد اصلی عبارتند از: فولاد کربن، فولاد آلیاژی، فولاد با دمای پایین، فولاد ضد زنگ.

دستگاه تست و بازرسی اصلی
