جزئیات محصول:
|
| تولید - محصول: | صفحه ماهیگیری راه آهن برای بست ریل فولادی | استاندارد: | Uic، Arema، ASTM، BS، Tb |
|---|---|---|---|
| مشخصات (Kgs/M):: | 38KG.43KG.50KG.60KG.QU70.QU80.QU100.QU120 | سوراخ: | 4، 6 سوراخ |
| استفاده: | برای اتصال ریل سبک، ریل سنگین | مورد: | مسیر راه آهن کربن فولاد |
| نام: | ورق ماهیگیر برای ریل راه آهن و صفحه گیره آهنگری آهنگری برای ریل راه آهن 50 کیلوگرم / متر ورق ماهی را | بسته بندی: | در پالت ها یا بسته بندی های دریایی. |
| برجسته: | بشقاب ماهی جوگل شده ریخته گری,بشقاب ماهی جوگل شده 4 سوراخ,بشقاب ماهی جوگل شده UIC54 |
||

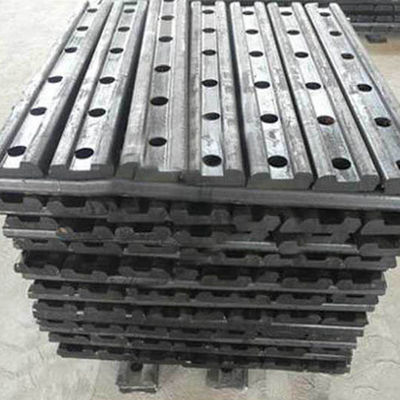

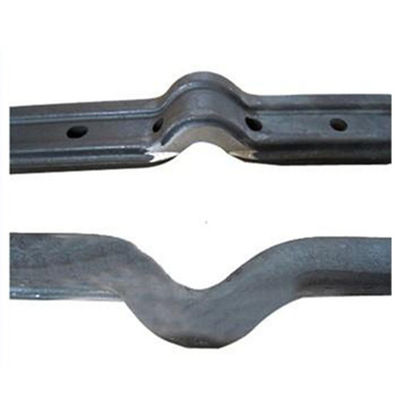

آهنگری و ریخته گری صفحات ماهی Joggled 4 سوراخ برای ریل UIC54 60 Stell
معرفی

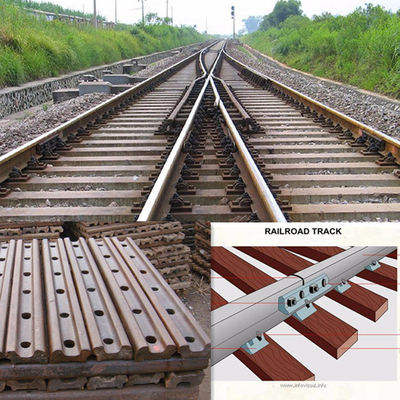

یک صفحه ماهی که برای اتصال ریل های فرسوده استفاده می شود متعلق به حوزه ریل راه آهن شامل ریل است، یک صفحه ماهیگیری سمت چپ به صورت لغزنده به فرورفتگی انتهای چپ ریل و یک صفحه ماهیگیری سمت راست به صورت لغزنده به فرورفتگی در انتهای سمت راست متصل می شود. از راه آهناولین پیچ به صورت لغزنده بین صفحه ماهیگیری و ریل متصل می شود و اولین واشر به صورت لغزنده روی سطح بیرونی انتهای سمت راست پیچ اول بسته می شود.صفحات نگهدارنده چپ و راست در انتهای چپ و راست صفحات ماهیگیری چپ و راست چیده شده اند تا صفحات ماهی چپ و راست را تراز کنند.تکیه گاه کمکی باعث افزایش طول عمر صفحات ماهی چپ و راست و بهبود نیروی نگهدارنده صفحات ماهی چپ و راست می شود و صفحات ماهی، ریل و صفحات نگهدارنده همگی توسط پیچ و مهره به هم متصل می شوند.واشر ارائه شده است که نه تنها می تواند فشار روی صفحه ماهی و صفحه نگهدارنده را کاهش دهد، بلکه پیچ ها و مهره ها را محکم به هم متصل می کند تا کل صفحه ماهی پایدارتر باشد، اثر حمایتی قوی تری داشته باشد و ایمنی بالاتری داشته باشد.
مشخصات: این صفحه ماهی می تواند برای ریل سبک، ریل سنگین و ریل جرثقیل اعمال شود.همچنین می تواند بر اساس طراحی مشتریان تولید کند.
بشقاب ماهی استاندارد بریتانیا |
||
تایپ کنید |
استاندارد |
مواد |
BS75R |
BS47-1 | اروپا درجه 700 |
BS80A |
||
BS90A |
||
BS100A |
||
BS113A |
||
بشقاب ماهی استاندارد GB/TB |
||
تایپ کنید |
استاندارد |
مواد |
43 کیلوگرم |
TB/T 2345-2008 | B7 |
50 کیلوگرم |
||
60 کیلوگرم |
||
75 کیلوگرم |
||
بشقاب ماهی استاندارد JIS |
||
تایپ کنید |
استاندارد |
مواد |
37A |
JIS E 1102-2001 | SS 490 S20C |
50N |
||
CR73 |
||
CR100 |
||
BS113A |
||
بشقاب ماهی استاندارد AREMA 2007 |
||
تایپ کنید |
استاندارد |
مواد |
تی - ریل |
AREMA 2007 | AREMA Grade/STEEL GRAD55# |
100 پوند ASCE |
||
115 RE |
||
132RE |
||
136RE |
||
ورق ماهی استاندارد ریل جرثقیل |
||
تایپ کنید |
استاندارد |
مواد |
104 پوند کرج |
TB/T 2345-2008 | B7 |
105 پوند کرج |
||
135 پوند کرج |
||
171 پوند کرج |
||
1751b.CR |
||

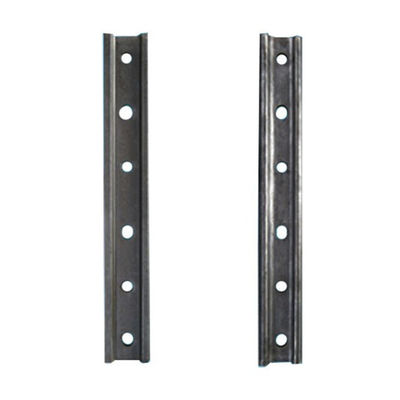

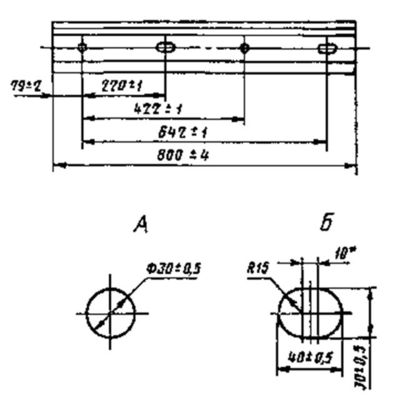

طول استاندارد: سوراخ مته یا پانچ 914.4 میلی متر، چهار سوراخ یا شش سوراخ. |
||
ورق ماهیگیر برای ریل راه آهن و صفحه گیره آهنگری آهنگری برای ریل راه آهن 50 کیلوگرم / متر ورق ماهی راه آهن مورد استفاده برای میله اتصال ریلی فولادی
هر کاربرد ریلی متفاوت است و باید برای به حداکثر رساندن کارایی و طول عمر مهندسی شود، بنابراین انتخاب ریل صحیح برای دستیابی به این هدف حیاتی است.
| تایپ کنید | سی | ب | آ | دی | وزن (کیلوگرم بر متر) | استاندارد |
| P18 | 40 | 80 | 90 | 10 | 18.06 | YB222-63 |
| P24 | 51 | 92 | 107 | 10.9 | 24.46 | YB222-63 |
| P22 | 50.8 | 93.66 | 93.66 | 10.72 | 22.3 | گیگابایت11264-89 |
| P30 | 60.33 | 107.95 | 107.95 | 12.3 | 30.1 | GB11264-89 |
| P38 | 68 | 114 | 134 | 13 | 38.72 | GB183-63 |
| P43 | 70 | 114 | 140 | 14.5 | 44.65 | GB183-63 |
| P50 | 70 | 132 | 152 | 15.5 | 51.51 | GB 183-63 |
| QU70 | 70 | 120 | 120 | 28 | 52.8 | GB3426-82 |
| QU80 | 80 | 130 | 130 | 32 | 63.69 | GB3426-82 |
| QU100 | 100 | 150 | 150 | 38 | 88.96 | GB3426-82 |
| QU120 | 120 | 170 | 170 | 44 | 118.1 | GB3426-82 |
| مدل | اس (میلی متر) |
S1 (میلی متر) |
S2 (میلی متر) |
S3 (میلی متر) |
S4 (میلی متر) |
S5 (میلی متر) |
اندازه ریل |
| FP-24 | 400 | 29 | 98 | 137 | 98 | - | P18 / P22 / P24 |
| FP-30 | 490 | 36 | 128 | 127 | 128 | - | P30 |
| FP-38 | 790 | 65 | 160 | 110 | 120 | - | P38/P43 |
| FP-80 | 500 | 52.5 | 121 | 138.5 | 120 | 43 | QU70/QU80 |
ورق ماهیگیر برای ریل راه آهن و صفحه گیره آهنگری آهنگری برای ریل راه آهن 50 کیلوگرم / متر ورق ماهی راه آهن مورد استفاده برای میله اتصال ریلی فولادی
ضمانت مادام العمر
با توجه به روند ایجاد ترک و گسترش صفحه ماهی، و از آمار تقریبی ما از صفحه ماهی شکست خورده، شکست اولیه ناشی از مواد سهم قابل توجهی را به خود اختصاص می دهد، به ویژه افزایش شکنندگی مواد ناشی از دانه های درشت یا کریستال های مخلوط شدید. .مورد.علاوه بر این، کربن زدایی سطحی مواد نیز باید مورد توجه کافی قرار گیرد.بنابراین، تولید صفحات ماهی باید کاملاً مطابق با فرآیند تولید و سیستم عملیات حرارتی تجویز شده انجام شود و در عین حال باید بازرسی کیفی انجام شود تا خرابی اولیه ناشی از مواد کاهش یابد.علاوه بر این، از نقطه نظر شرایط استفاده پیچیده از بشقاب ماهی، اطمینان از کیفیت تولید آن نیز یکی از موثرترین اقدامات ایمنی است.
سیستم کنترل کیفیت الزامات سیستم مدیریت کیفیت ISO90012015 را برآورده می کند.ما مرکز بازرسی، اتاق فیزیکی و شیمیایی، و آژانس های بازرسی شخص ثالث مانند SGS و BV را برای بازرسی کیفیت داریم.محصولات به آسیا، قزاقستان، پاکستان، هند، تایلند، ویتنام، مالزی، فیلیپین، کامبوج، اندونزی، مغولستان، بنگلادش، عربستان سعودی، اروپا، روسیه، انگلستان، ایتالیا، اسپانیا، آلمان، فرانسه، هلند، آلبانی، شمال صادر می شود. آمریکا، کانادا، مکزیک، پاناما، کوبا، آمریکای جنوبی، برزیل، اکوادور، شیلی، آرژانتین، بولیوی، کاستاریکا، اقیانوسیه، استرالیا، نیوزیلند، آفریقا، مصر، آفریقای جنوبی، کنگو، زیمبابوه، سنگال، سیرالئون، موزامبیک ، و غیره.
ورق ماهیگیر برای ریل راه آهن و صفحه گیره آهنگری آهنگری برای ریل راه آهن 50 کیلوگرم / متر ورق ماهی راه آهن مورد استفاده برای میله اتصال ریلی فولادی
محصولات قطعات راه آهن ما می توانیم ارائه دهیم:
1، سری سنبله ریلی: سنبله پیچ ریلی، سنبله سگ ریلی، سنبله الاستیک ریلی و غیره.
2، سری Track Bolt: Track Bolt، Segment Bolt، Metro Bolt، Tunnel Bolt، Hex Bolt، Square Volt، Turnout Bolt، Fishtail Bolt، T Bolt و غیره
3، سری گیره ریلی: گیره ریل نابلا، گیره ریل الاستیک، گیره کششی ریل SKL، گیره ریل O، گیره قفل سنج و غیره
4، سری ریل های فولادی: ریل های راه آهن، ریل های جرثقیل، ریل های معدن، ریل های بالای سر و غیره
5، سری چرخ های ریل فولادی: چرخ های قطار، چرخ های جرثقیل، چرخ های وسیله نقلیه راه آهن سلام و غیره
6، سایر مواد و لوازم جانبی: عایق گیج ریلی، پد لاستیکی ریلی، ورق ماهی ریلی، مهره، رولپلاک پلاستیکی ریلی، صفحه کراوات ریلی، واشر فنری، واشر تخت، درج چدن، ضد خزنده، میله گیج ریلی و غیره.
ما همچنین بست های ریلی را برای ریل جرثقیل و ریل راهنمای آسانسور به همراه سایر محصولات مرتبط می سازیم.ما بر اساس GB/TB (استانداردهای ملی چین و استانداردهای راه آهن)، AREA، UIC، BS، DIN، ASTM و استانداردهای AS تولید می کنیم.
محصولات ما عمدتا از طریق آهنگری گرم ساخته می شوند.
رزوه های میخ های پیچ ریلی به روش نورد گرم با دستگاه های رزوه زنی مخصوص ساخته می شوند.
ما نخ های متریک، نخ های BS، BSW، TR یا نخ های گرد تولید می کنیم.
پیچ های با استحکام بالا ما در مشخصات مختلف کلاس 4.8، 4.6، 5.6، 5.8، 6.8، 8.8، 10.9 و 12.9 هستند.انواع بست های غیر استاندارد نیز موجود است.ما می توانیم محصولات خود را با استفاده از نقشه ها یا نمونه های مشتری نیز سفارشی کنیم.
آهنگری و ریخته گری صفحات ماهی Joggled 4 سوراخ برای ریل UIC54 60 Stell
روش پردازش صفحات ماهی راه آهن توسعه یافته توسط KINGRAIL کوتاه، معقول و هزینه تولید پایین است.نکات اصلی طرح فنی روش پردازش صفحات ماهی برای راه آهن به شرح زیر است: S1.ذوب شمش ریخته گری پیوسته از طریق کوره گرمایش و سپس ریخته گری آن به شمش.S2.فسفر زدایی با دستگاه رسوب زدایی آب با فشار بالا و با استفاده از دو غلتکی برگشت پذیر φ750 آسیاب نورد یک بار نورد می شود.S3.واحد نورد پیوسته دو ارتفاع φ650 برای نورد دوم استفاده می شود.S4.اره و چرخش سرد با طول ثابت برای پردازش صفحه به یک صفحه ماهی و آسیاب آن استفاده می شود.S5.صفحه ماهی تمیز و اصلاح می شود.تخت؛S6، صفحه ماهی را غیرفعال کنید.S7، سطح صفحه ماهی را با یک پوشش ضد زنگ بپوشانید.در روش فرآوری صفحه ماهی برای راه آهن از ریخته گری پیوسته برای شکل دهی بیلت، نورد اولیه، نورد ثانویه، اره، تراش، آسیاب، تسطیح، غیرفعال سازی، پاشش پوشش ضد زنگ و سایر مراحل برای تولید صفحه ماهی استفاده می شود، ورق ماهی تولید شده دارای تغییر شکل کوچک، زنگ زدن آسان نیست و عمر مفید را تا حد زیادی بهبود می بخشد.
Kingrail محصولات مختلف راه آهن را عرضه می کند:
آهنگری و ریخته گری صفحات ماهی Joggled 4 سوراخ برای ریل UIC54 60 Stell
قطعات یدکی واگن ریلی: چرخ ها، محورها، یاتاقان ها، شفت ها، قطعات یدکی بوژی، محصولات آهنگری و ریخته گری
مواد راه آهن: فیشپلیت، ریل فولادی و لوازم جانبی، صفحات کراوات، گیره، پیچ و مهره و غیره
سفارشات کوچک و بزرگ پذیرفته می شود!
تماس با شخص: maggie
تلفن: +8619945038330
