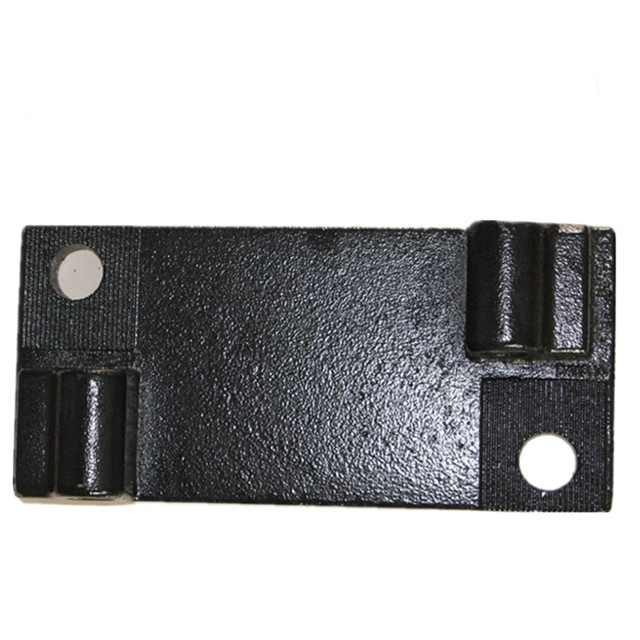

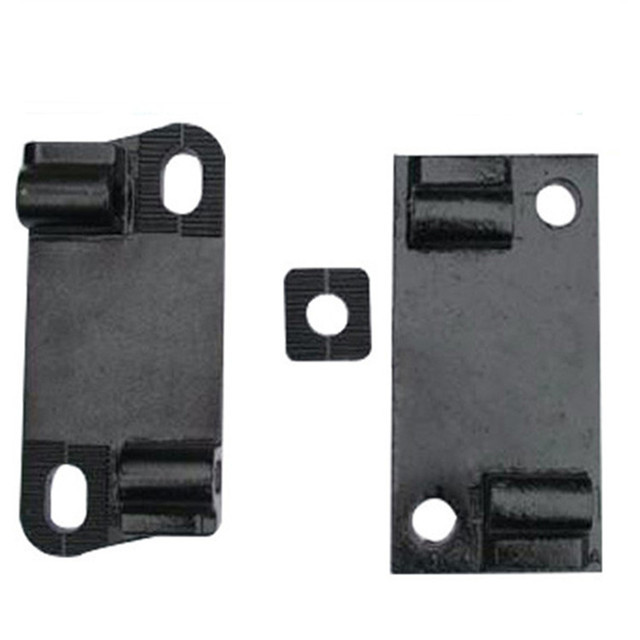

صفحات تکی برای ریل جرثقیل

1. تولید برای OEM Hot Forging Forfed casting Railway Tie Plate of Rail Fastening

صفحه پشتی چدن راه آهن به روش فوم گم شده تولید می شود و در کوره برقی فرکانس متوسط ​​60 کیلوگرمی ذوب می شود.در طول فرآیند ریختن، درجه خلاء در 0.03 مگاپاسکال حفظ می شود و دمای ریختن 1580 درجه سانتی گراد است.ترکیب شیمیایی آن: 0.46% C، 0.23% Si، 0.59% منگنز، 0.015% S، 0.024% P.پس از بسته بندی قالب، آن را با گلوله انفجاری و سپس آنیل می کنند.فرآیند عملیات حرارتی: دمای گرمایش 850 ℃؛زمان نگهداری 2 ساعت، خنک شدن تا دمای اتاق با کوره (مجموع 12 ساعت).

2. تجزیه و تحلیل سازمانی شکستگی پد آهنی OEM Hot Forging Forfed Casting Railway Tie Plate of Rail Fastening

از بدنه نمونه برداری می شود و قالب های ریخته گری شده و عملیات حرارتی به طور جداگانه مستقیماً با دستگاه سیم برش برش داده می شوند و قسمت میانی برش داده می شود و به چندین نمونه متالوگرافی 10mm×15mm آماده می شود.ساختار متالوگرافی را با میکروسکوپ متالوگرافی مشاهده کنید.این ریزساختار as-cast است.مشاهده می شود که ساختار ریخته گری ورق پشتی آهنی، فریت + پرلیت + ویدمانستاتیت است.در میان آنها، ساختار Widmanstatite یک شبکه پیوسته است و مقدار کمی از Widmanstatten سوزنی شکل به درون دانه های کریستالی گسترش می یابد.نتایج تحقیق نشان می‌دهد که وقتی محتوای کربن فولاد کربنی ریخته‌شده از 0.3 درصد بیشتر شود، ساختار Widmanstatten زمانی تولید می‌شود که دانه‌ها درشت باشند.عوامل اصلی مؤثر بر تشکیل ساختار Widmanstatten عمدتاً عبارتند از: اندازه دانه آستنیت، سرعت سرد شدن و ترکیب شیمیایی.این ساختار Widmanstatten شکننده است.بنابراین، به منظور بهبود مقاومت ضربه‌ای ریخته‌گری صفحه پشتی، باید با عملیات حرارتی نرمال‌سازی یا بازپخت حذف شود.این کارخانه در ابتدا از عملیات حرارتی آنیلینگ استفاده می کرد که ریزساختار ریخته گری صفحه پشتی پس از عملیات بازپخت است و مقدار زیادی Widmanstatite لت شکل وجود دارد.می توان قضاوت کرد که درمان آنیلینگ مقدار زیادی از ویدمانستاتیت لت شکل را از بین نبرد.در نتیجه، وجود مقدار زیادی ویدمانیت لت شکل باعث شکستن قطعات ریخته گری صفحه پشتی در هنگام ضربه خوردن پس از آنیل شد.پس از بررسی دقیق تجهیزات آنیل، مشخص شد که عملکرد آب بندی درب کوره آنیل ضعیف بوده و ابزار کنترل دمای کوره آنیل آسیب دیده است.الزامات فرآیند

3. بهبود فرآیند تولید پد آهنی OEM Hot Forging Forfed Casting Railway Tie Plate of Rail Fastening

بر اساس نتایج تجزیه و تحلیل فوق، اقدامات بهبودی پیشنهاد شده است: تعمیر مجدد تجهیزات آنیلینگ، بهبود عملکرد آب بندی درب کوره آنیلینگ، و اطمینان از اینکه دمای کوره مطابق با الزامات فرآیند است.پس از اصلاح، فرآیند بازپخت اولیه همچنان اجرا می‌شود و ریخته‌گری‌های غیرمجاز دوباره گرم می‌شوند.پس از بررسی متالوگرافی، مشخص شد که قطعات ریخته گری لنت آهن پس از عملیات بازپخت، دیگر مقدار زیادی ویدمانستاتیت لت مانند ندارند.نتایج آزمایش ضربه نشان می دهد که دیگر هیچ مشکل کیفی که در معرض ضربه قرار می گیرد مستعد شکستگی باشد وجود ندارد.با توجه به ساختار ساده قطعه، به منظور ساده سازی فرآیند، کوتاه کردن چرخه تولید، بهبود راندمان تولید و کاهش هزینه ها، با توجه به شکل و ویژگی های ساختاری ریخته گری، فرآیند عادی سازی اتخاذ می شود.مشخصات به شرح زیر است: دمای گرمایش 850 ℃;زمان نگهداری 1 ساعت، خنک شدن هوا تا دمای اتاق.پس از اینکه کارخانه روند عادی سازی را اتخاذ کرد، قطعات ریخته گری ورق پشتی آهن تحت تاثیر همان ضربه شکسته نشد.چرخه تولید کوتاه می شود، راندمان تولید بهبود می یابد و هزینه کاهش می یابد.

قفل از نوع آهن راه آهن حمایت بشقاب ساختار ترکیبی جاذب شوک به تصویب رسید، که شامل یک صفحه بالایی پشتوانه آهن، یک حمایت بشقاب الاستیک، یک بشقاب پشتوانه آهن پایین و یک ساختار آستین قفل.صفحه حمایت الاستیک بین آهن بالای حمایت بشقاب و آهن کمتر حمایت بشقاب وصل شده است.بین صفحات، ساختار آستین قفل استفاده می شود برای قفل کردن فوقانی صفحه شیم آهن، صفحه شیم الاستیک و آهن کمتر بشقاب شیم، و لانه موقعیت یابی مبتنی بر ساختار سیلندر از آهن کمتر بشقاب شیم، و ساختار سیلندر مجموعه از پایین صفحه شیم آهن در نوبه خود عبور است از طریق حمایت بشقاب الاستیک و آهن بالا حمایت بشقاب، و حمل آن بر روی رئیس اول از بالا حمایت بشقاب آهن از طریق رئیس دوم، ترک "C" شکاف شکل در حلقه بیرونی از اول از طریق سوراخ، موقعیت و قفل کردن آستین را به "C" شکاف شکل گوه به ساختار ترکیبی از جاذب شوک راه آهن فولاد و حمایت بشقاب آهن نصب شود.اختراع دارای یک مفهوم هوشمندانه، ایمنی و قابلیت اطمینان خوب، اثر جذب شوک خوب، به طور موثر می تواند به کاهش لرزش از ساختار حمایت بشقاب آهن ترکیب، جلوگیری از صفحات حمایت آهن بالا و پایین را از حرکت بین صفحات پشتوانه آهن بالا و پایین، و می توانید قفل بالای ساختار حمایت بشقاب آهن ترکیب متوجه، در نتیجه آسان برای نصب، م استفاده از یک محیطی دستگاه پیرایش برای لنت های آهن است.دستگاه پیرایش با ریل افقی و عمودی برای افقی میشماره پد آهن مجهز شده است.مکانیسم حرکت مواد مورد استفاده برای تغییر جهت حرکت از لنت های آهن را به آهن لنت تغییر از اولین راه آهن افقی به اولین راه آهن طولی را قادر می سازد حمایت بشقاب آهن به حرکت هموار زمانی که در حال حرکت به صورت افقی و عمودی.صفحه حمایت آهن است به طور مساوی در تماس با ابزار برش زمانی که آن را به صورت افقی پیشرفته، و فرزهای در اطراف حمایت بشقاب آهن حذف خواهند شد.قطع برای اطمینان از کیفیت برش، در نتیجه غلبه بر مشکل این است که شکل نامنظم از سطح پایین نمی تواند به طور مستقیم بر روی میز کار اسلاید.در نهایت، مکانیسم تخلیه استفاده می شود برای حذف حمایت بشقاب آهن از صندلی موقعیت برای تکمیل برش محیطی از حمایت بشقاب آهن است.پردازش لبه.

سایر محصولات عرضه شده توسط Kingrail:

لوازم یدکی اتومبیل ریلی: چرخ، محور، یاتاقان، چرخ دنده، کوپلر و غیره

مواد خط راه آهن: صفحات کراوات، صفحات ماهی، میخ های پیچ، پیچ و مهره، ریل های فولادی و لوازم جانبی، میله اتصال، میله اندازه گیری و غیره
