صفحه کراوات شانه تک یا دوتایی استاندارد یا سفارشی GB DIN JIS ISO ANSI/ASTM B7 BS

  • Single Or Double Standard Or Custom Type GB DIN JIS ISO ANSI/ASTM B7 BS Shoulder Tie Plate
  • Single Or Double Standard Or Custom Type GB DIN JIS ISO ANSI/ASTM B7 BS Shoulder Tie Plate
  • Single Or Double Standard Or Custom Type GB DIN JIS ISO ANSI/ASTM B7 BS Shoulder Tie Plate
  • Single Or Double Standard Or Custom Type GB DIN JIS ISO ANSI/ASTM B7 BS Shoulder Tie Plate
  • Single Or Double Standard Or Custom Type GB DIN JIS ISO ANSI/ASTM B7 BS Shoulder Tie Plate
  • Single Or Double Standard Or Custom Type GB DIN JIS ISO ANSI/ASTM B7 BS Shoulder Tie Plate
محل منبع چین
نام تجاری Kingrail
گواهی GB/T 1222,DIN 17221
شماره مدل UIC
مقدار حداقل تعداد سفارش 10000
قیمت USD$1-10 PER PC
جزئیات بسته بندی کیسه ها و پالت های فله یا بسته های سفارشی
زمان تحویل 5-8 روز کاری
شرایط پرداخت L/C، D/A، D/P، T/T، Western Union، MoneyGram
قابلیت ارائه 100000000PCS در سال

Contact me for free samples and coupons.

WhatsApp:0086 18588475571

ویچت: 0086 18588475571

اسکایپ: sales10@aixton.com

If you have any concern, we provide 24-hour online help.

x
جزئیات محصول
اندازه صفحه کراوات شانه تک / دوتایی یا نوع سفارشی استاندارد GB، DIN، ISO، ANSI/ASTM، B7، BS، JIS و غیره
سطح نقاشی ساده، مشکی یا بنا به نیاز مشتری بسته بندی به صورت عمده در کارتن یا کیسه، سپس روی پالت، یا مطابق با مشتریان
مواد فولاد کربنی یا فولاد پر کربن
برجسته کردن

صفحه کراوات شانه BS

,

صفحه کراوات شانه تک استاندارد
پیام بگذارید
توضیحات محصول

صفحه بند شانه تک یا دوتایی استاندارد یا سفارشی GB، DIN، JIS، ISO، ANSI/ASTM، B7، BS

صفحه کراوات ریلی:

ورق بند ریل معمولاً صفحه پایه ریلی یا صفحه کف نیز نامیده می شود، این جزء اصلی در ساخت راه آهن یک ریل جرثقیل یا سیستم پشتیبانی از مسیر است.

عملکرد صفحه اتصال ریل:صفحات اتصال ریل برای حمایت از ریل ها و برای تعمیر کل سیستم های بست ریل استفاده می شود.همیشه با نگه داشتن بار مسیر ریلی و همچنین انتقال بخشی از بار به تراورس‌های کراوات، با پیچ‌های لنگر یا میخ‌ها در کنار هم کار می‌کند.صفحه کراوات دارای یک سطح استراحت صاف صاف است تا تراز عمودی را تضمین کند و ریل را در گیج صحیح برای سیستم خط ریلی نگه دارد.

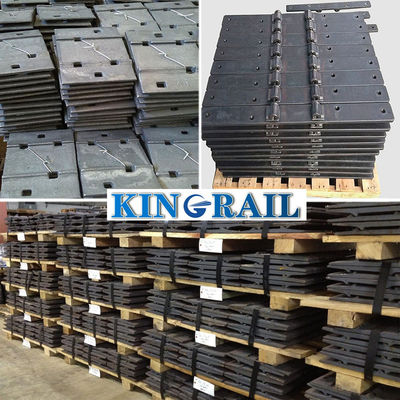

صفحه کراوات شانه تک یا دوتایی استاندارد یا سفارشی GB DIN JIS ISO ANSI/ASTM B7 BS 0

کینگ ریل می تواند صفحات اتصال ریل را با ریخته گری (از نوع جوش داده شده یا ساخته شده) یا آهنگری یا نورد برای بخش های مختلف ریل، برای تراورس های چوبی، فولادی یا بتنی، صرف نظر از بار و استاندارد ریل، یعنی UIC 60، UIC 54، RN تولید کند. 45، 90 A و غیره

انواع صفحات کراوات ریلی:

ساختار یک یا دو شانه برای حمایت از صفحات کراوات آجدار مختلف.

1. بشقاب کراوات شانه تک

صفحات کراوات تک شانه ای در انتهای میدان طراحی شده است.مشتریان به عرض پایه ریل نیاز دارند زیرا انتهای کوتاه صفحه یا انتهای گیج در داخل مسیر راه آهن قرار دارد.اگر وزن ریل‌ها از 56 پوند تا 100 پوند است، پیشنهاد می‌کنیم از صفحات تک شانه‌ای استفاده کنید.

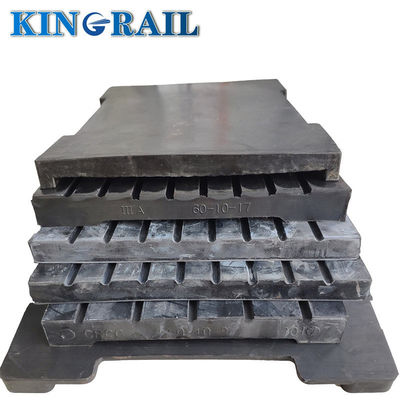

صفحه کراوات شانه تک یا دوتایی استاندارد یا سفارشی GB DIN JIS ISO ANSI/ASTM B7 BS 1





2.صفحات پایه دو شانه

ما انواع 2 سوراخ، 4 سوراخ، 5 سوراخ، 6 سوراخ یا 8 سوراخ را طبق درخواست مشتری عرضه می کنیم.اگر ریل بزرگی از 100 پوند باشد، معمولاً از صفحات دو شانه استفاده می شود.

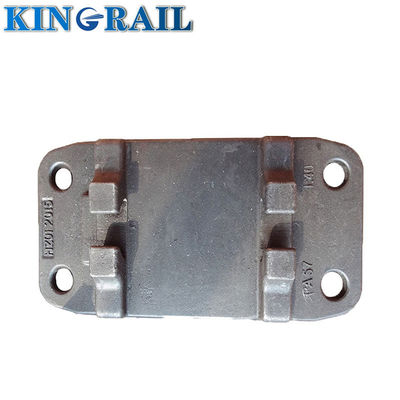

صفحه کراوات شانه تک یا دوتایی استاندارد یا سفارشی GB DIN JIS ISO ANSI/ASTM B7 BS 2





3. ورق کراوات ریلی ریخته گری

صفحه اتصال ریلی ریخته گری با صرفه جویی در هزینه یکی دیگر از فناوری های متداول برای تولید صفحات اتصال ریلی است.

  • نوع: مورد استفاده برای راه آهن UIC54، UIC60، راه آهن 50 کیلوگرم، ریل 60 کیلوگرم، S49 و اندازه های سفارشی
  • مواد: QT500-7 یا QT450-10 - فولاد کم کربن یا فولاد کربن بالا با آهنگری و فولاد کم کربن S275JR، Q235 و غیره.با نورد.
  • استاندارد: UIC864-6

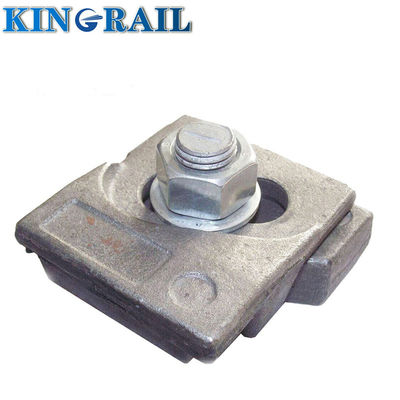

صفحه کراوات شانه تک یا دوتایی استاندارد یا سفارشی GB DIN JIS ISO ANSI/ASTM B7 BS 3

4. صفحات پایه برای سیستم های بست KPO

در سیستم چفت و بست KPO، صفحه پایه ریلی برای حمایت از ریل و ثابت کردن کل سیستم بست، با کار کردن با پیچ و مهره های ریل بسیار مهم است.

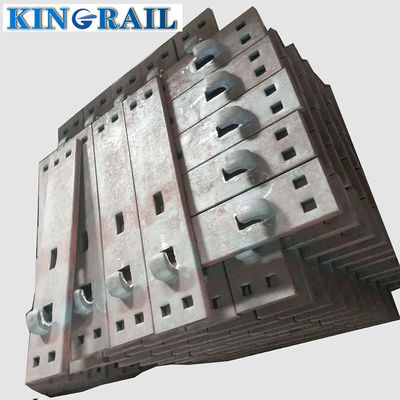

صفحه کراوات شانه تک یا دوتایی استاندارد یا سفارشی GB DIN JIS ISO ANSI/ASTM B7 BS 4

انواع دیگر مانند صفحات دوقلو قلاب، صفحات زیره ریلی یا سایر صفحات استاندارد بر این اساس سفارشی می شوند!

پارامتر فنی محبوب ترین صفحات شانه یا ریل ریلی:

تایپ کنید بعد، ابعاد، اندازه سوراخ ها شیب ریل وزن (کیلوگرم)
Rph 1/160 345/285/127/160x15/13 Ø 26 (4x) 1:40 S 49/S 54 7,86
Rp 01/01/160 345/285/127/160x15/13 Ø 26 (4x) 1:40 S 49/S 54 7,70
Rph 1/210 345/285/127x210x15/13 Ø 26 (4x) 1:40 S 49/S 54 10,55
Rph 1/210 345/285/127x210x15/13 Ø 36,3 (2x) 1:40 S 49/S 54 10,55
Rph 1/210 FVZ 345/285/127x210x15/13 Ø 26 (4x) 1:40 S 49/S 54 10,69
Sph 1(a) 345/350/127x410x15/13 Ø 26 (8x) 1:40 UIC 60 20,60
Rph 6/160 370/310/152x160x15/13 Ø 26 (4x) 1:40 UIC 60 8,44
Rph 6/210 370/310/152x210x15/13 Ø 26 (4x) 1:40 UIC 60 11,32
SZ 60 370/350/152x420x15/13 Ø 26 (8x) 1:40 UIC 60 22,73
Rph 11 Ü 664/554x160 Ø 26 (4x) 1:40 S 54 15,37
Rph 13 Ü 690/570x160 Ø 26 (4x) 1:40 UIC 60 15،27
Rpo 5 345/285/127x160x15/13 Ø 26 (4x) 1:20 S 49/S54 8



بسته و ارسال:

صفحه کراوات شانه تک یا دوتایی استاندارد یا سفارشی GB DIN JIS ISO ANSI/ASTM B7 BS 5صفحه کراوات شانه تک یا دوتایی استاندارد یا سفارشی GB DIN JIS ISO ANSI/ASTM B7 BS 6



ما به اصل اول کیفیت شرکت خود اعتقاد داریم.تولید شده توسط صنعت ریلی طرح های اعتباربخشی شناخته شده و سپس خدمات و محصولات ما در سراسر زنجیره تامین تضمین کیفیت را به همه مشتریان خود در سراسر جهان ارائه می دهد.Kingrail دارای اعتبار در ISO، RISQS، .ارائه این سطح از اطمینان، دلیلی است که مشتریان ما نه تنها اعتماد به نفس خود را دارند، بلکه تمایل آنها به همکاری بارها و بارها با ما را دارد. آنچه ما نه تنها قطعات، بلکه دانش، تجربیات و خدمات صنعت خود را می فروشیم.



لطفا با درخواست خود با ما تماس بگیرید!
