جزئیات محصول:
|
| استاندارد:: | AiSi، ASTM، bs، DIN، GB، JIS | قطر سوراخ پیچ:: | 22 میلی متر 24 میلی متر، به عنوان نیاز مشتری |
|---|---|---|---|
| مقطع تحصیلی:: | Q235/55Q/U71Mn/75V/50Mn/45Mn | طول: | 6-12 متر |
| گیج ریل:: | گیج معمولی | مشخصات:: | 4 کیلوگرم در متر، 8 کیلوگرم در متر، 12 کیلوگرم در متر، 15 کیلوگرم در متر، 18 کیلوگرم در متر، 22 کیلو |
| برجسته: | ریل فولادی راه آهن Q235B,ریل فولادی راه آهن U71 میلیون |
||

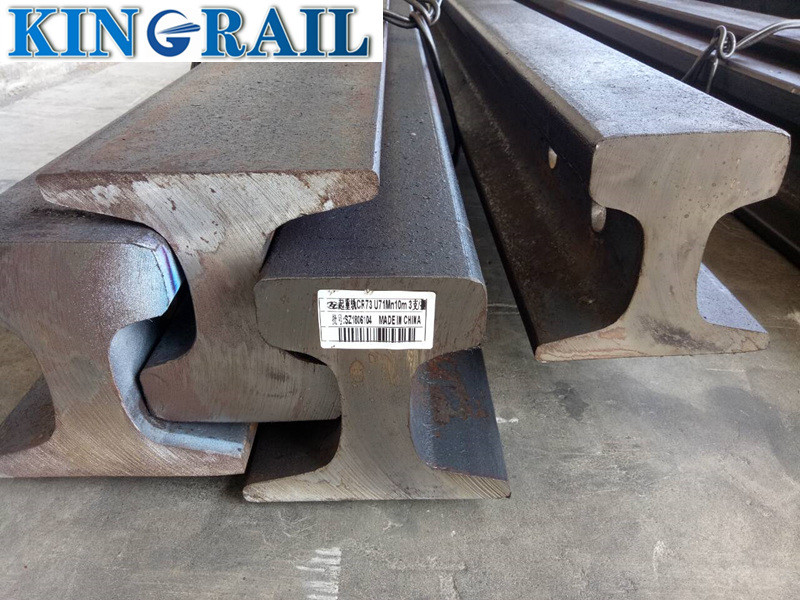

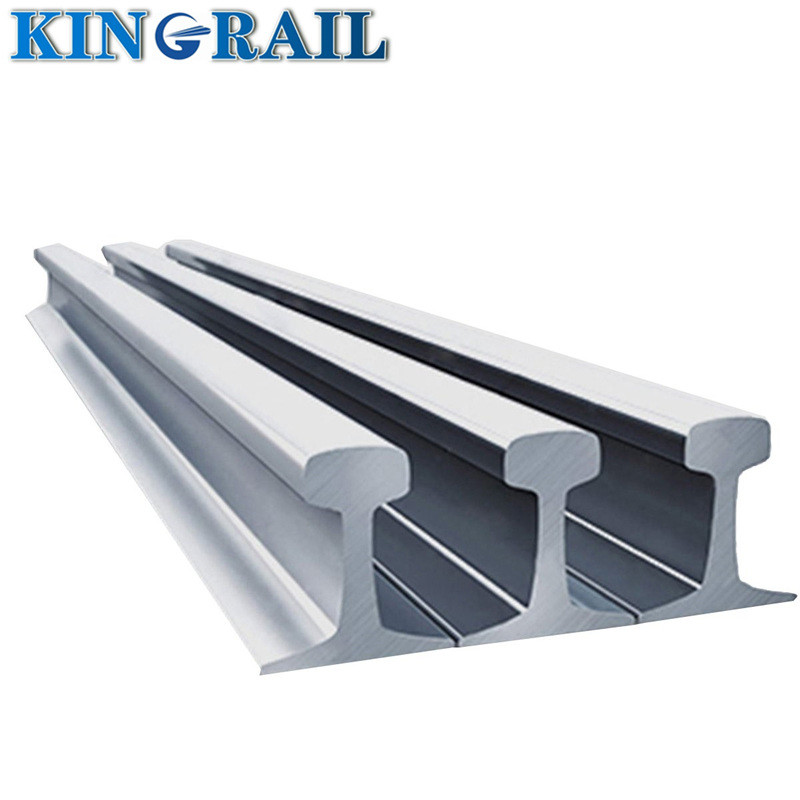

معرفی ریل آهنی با کیفیت عالی فولاد سنگین بهترین قیمت با کیفیت بالا ریل فولادی ریل راه آهن Q235B/55Q/U71mn

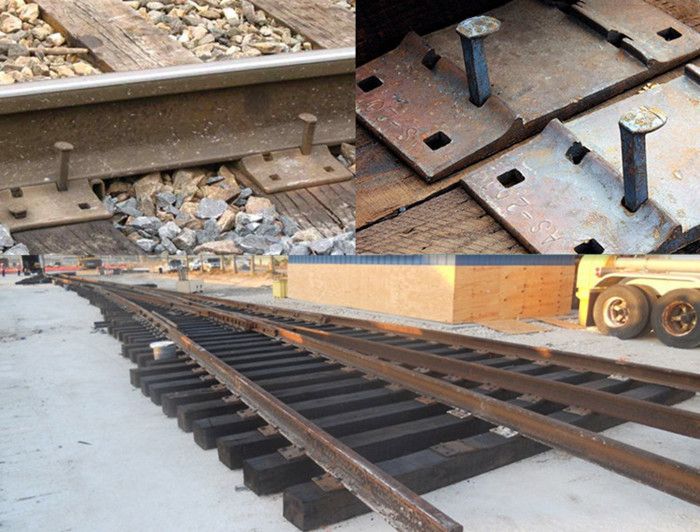

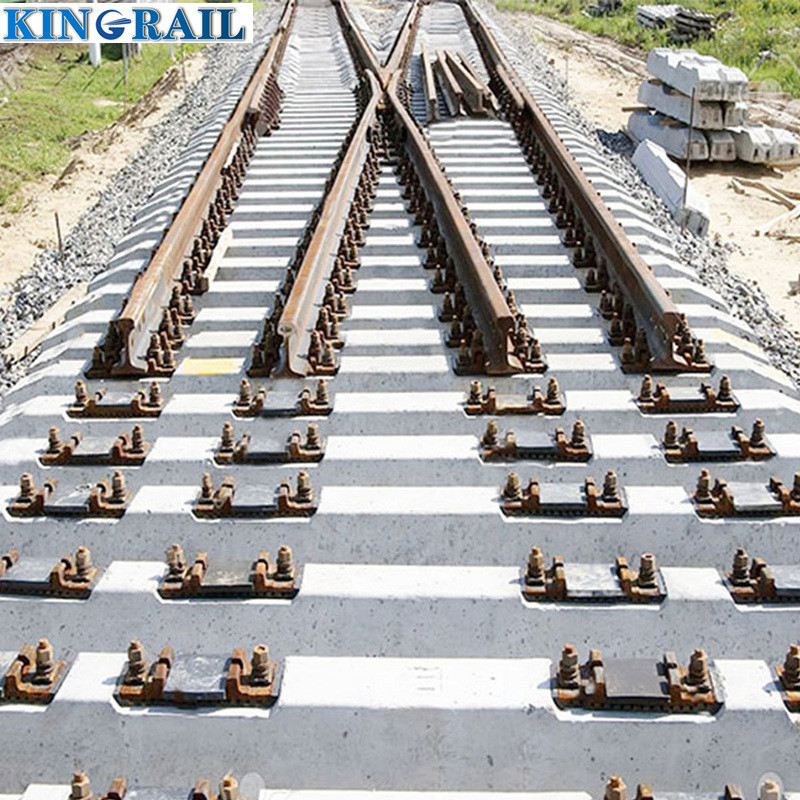

ریل ها اجزای اصلی خطوط راه آهن هستند.وظیفه آن هدایت چرخ های ماشین نورد برای حرکت به جلو، تحمل فشار عظیم چرخ ها و انتقال آنها به تراورس است.ریل ها باید سطح غلتشی پیوسته، صاف و کمترین کشش را برای چرخ ها فراهم کنند.در راه‌آهن‌های برق‌دار یا بخش‌های مسدودکننده خودکار، ریل‌ها می‌توانند به‌عنوان مدار مسیر نیز استفاده شوند.
ریل چرخ دستی جرثقیل باید روی تیر حرکتی و ریل واگن برقی روی تیر اصلی ثابت شود.هنگامی که جرثقیل در حال اجرا است، مسیر نمی تواند به صورت افقی و عمودی حرکت کند و مسیر باید به راحتی تنظیم شود.
طول
طول استاندارد ریل ها 9، 9.5، 10، 10.5، 11، 11.5، 12، 12.5 متر است.
پس از توافق بین تامین کننده و خریدار و قید آن در قرارداد، نسبت معینی از ریل با طول نامحدود به طول 4 متر تا 8.9 متر قابل عرضه است.با این حال، هنگام محاسبه وزن، 100 میلی متر ارتقا می یابد.
انحراف مجاز طول ریل +50 0 میلی متر است.
شکل
انحنای جانبی ریل نباید بیشتر از 1.5 میلی متر بر متر و انحنای کل نباید بیشتر از 8 میلی متر باشد.
انحنای کل ریل ها در جهات بالا و پایین نباید بیش از 6 میلی متر باشد.
انتهای ریل نباید بیش از 1 میلی متر در 0.5 متر خم شود.
ریل جرثقیل QU120 با ظرفیت تجهیزات صاف کننده محدود است.میزان انحنا با هر دو طرف عرضه و تقاضا تعیین می شود.
پیچش ریل نباید از 10000/1 طول کامل ریل بیشتر باشد.
عدم تقارن سطح مقطع ریل و محور عمودی: کف ریل نباید بزرگتر از 2 میلی متر و سر ریل از 0.6 میلی متر بیشتر باشد.
قسمت پایین ریل نباید فرورفته باشد.مرکز پایین ریل نباید بیش از 0.5 میلی متر از دو طرف بیرون بزند.
وزن
ماریل برای معدن و صنعتبا بالاترین کیفیت هستند
ریل ها با توجه به وزن تئوری تحویل داده می شوند.
ریل های سبک با وزن 18 کیلوگرم بر متر تا 40 کیلوگرم بر متر معمولاً در عملیات معدنکاری زیرزمینی و همچنین برای محیط های صنعتی استفاده می شوند.
ساخت
ریل ها از فولاد کشته شده حاصل از ذوب اجاق باز ساخته شده اند.
فرآیند تولیدی که لکه های سفید در ریل ایجاد نمی کند باید استفاده شود.
ویژگی های مکانیکی
استحکام کششی ریل کمتر از 90 کیلوگرم بر میلی متر نیست.
کیفیت سطح
هیچ گونه ترک، چین، زخم، حباب و آخال روی سطح ریل وجود ندارد.فرورفتگی ها، گودال ها و خراش هایی با عمق نه بیشتر از مقدار انحراف منفی مجاز اندازه ریل و خطوط مو با عمق بیش از 1 میلی متر مجاز است.
هیچ ترک باقیمانده، لایه لایه شدن و سوراخ های انقباض در وجه انتهایی ریل وجود نداشته باشد.
سطح انتهایی ریل باید مستقیم بریده شود و انحراف وجه انتهایی در هیچ جهتی نباید از 5 میلی متر تجاوز کند.سوراخ هایی با طول حداقل 4 میلی متر باید برداشته شوند.
عیوب سطحی ریل مجاز به تمیز کردن طولی با بیل بادی است و عمق تمیزکاری (محاسبه در یک طرف) نباید از انحراف منفی مجاز اندازه بیشتر باشد.
عیوب سطح ریل مجاز به تعمیر یا پرکردن با جوشکاری نیست.
ریل سبک
| تایپ کنید | عرض سر (میلی متر) | ارتفاع (میلی متر) | پهنای کف | ضخامت وب (میلی متر) | وزن تئوری (کیلوگرم بر متر) | مقطع تحصیلی | طول |
| 8 کیلوگرم | 25 | 65 | 54 | 7 | 8.42 | Q235B | 6M |
| 12 کیلوگرم | 38.1 | 69.85 | 69.85 | 7.54 | 12.2 | Q235B/55Q | 6M |
| 15 کیلوگرم | 42.86 | 79.37 | 79.37 | 8.33 | 15.2 | Q235B/55Q | 8 میلیون |
| 18 کیلوگرم | 40 | 90 | 80 | 10 | 18.6 | Q235B/55Q | 8-9M |
| 22 کیلوگرم | 50.8 | 93.66 | 93.66 | 10.72 | 22.3 | Q235B/55Q | 7-8-10M |
| 24 کیلوگرم | 51 | 107 | 92 | 10.9 | 24.46 | Q235B/55Q | 8-10M |
| 30 کیلوگرم | 60.33 | 107.95 | 107.95 | 12.3 | 30.1 | Q235B/55Q | 10 میلیون |
ریل سنگین
| عرض سر (میلی متر) | ارتفاع (میلی متر) | پهنای کف | ضخامت وب (میلی متر) | وزن تئوری (کیلوگرم بر متر) | مقطع تحصیلی | طول | |
| P38 | 68 | 134 | 114 | 13 | 38.73 | 45MN/71MN | |
| P43 | 70 | 140 | 114 | 14.5 | 44.653 | 45MN/71MN | 12.5 میلیون |
| P50 | 70 | 152 | 132 | 15.5 | 51.51 | 45MN/71MN | 12.5 میلیون |
| P60 | 73 | 176 | 150 | 16.5 | 60.64 | U71MN | 25 میلیون |
ریل جرثقیل
| عرض سر (میلی متر) | ارتفاع (میلی متر) | پهنای کف | ضخامت وب (میلی متر) | وزن تئوری (کیلوگرم بر متر) | مقطع تحصیلی | طول | |
| QU70 | 70 | 120 | 120 | 28 | 52.8 | U71MN | 12 میلیون |
| QU80 | 80 | 130 | 130 | 32 | 63.69 | U71MN | 12 میلیون |
| QU100 | 100 | 150 | 150 | 38 | 88.96 | U71MN | 12 میلیون |
| QU120 | 120 | 170 | 170 | 44 | 118.1 | U71MN | 12 میلیون |
ما ریل های سبک را در اندازه ها و استانداردهای مختلف ارائه می دهیم:
مزایای شرکت:
1. محصولات اصلی: چرخ‌های راه‌آهن و سایر محصولات راه‌آهن نسبی مانند محورها، ریل‌ها، پیچ‌های مسیر، پیچ‌های ماهی، صفحات کراوات و برخی محصولات سفارشی آهنگری یا ریخته‌گری.
و به صورت استاندارد و سفارشی (سفارشی) در دسترس هستند.
2. از هر نظر ممکن 100٪، زمان کوتاه پیشروی از 7 روز تا 30 روز به دلیل تجارب غنی تولید ISO تأیید شده است.
3. ما در شهر Maanshan هستیم، جایی که Baowu Group MASTEEL Rail Transit Materials Technology Co. Ltd نهمین تولید کننده بزرگ فولاد در سطح جهان است. در اینجا منبع اصلی مواد فولادی با استانداردهای بین المللی مانند BS، AAR، JIS، IRS است. و Gost، که مشتریان را تضمین می کند که قطعات ایمنی حیاتی راه آهن با کیفیت استثنایی را با قیمت بسیار مناسب دریافت کند.
4. ما به اصل اول کیفیت اعتقاد داریم، Kingrail اعتبار خود را در ISO، RISQS، حفظ می کند.ارائه این سطح از اطمینان.100% بازرسی قبل از حمل و نقل.
