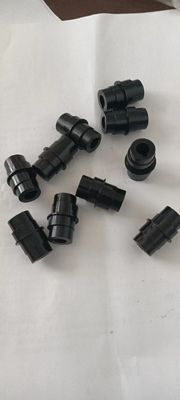

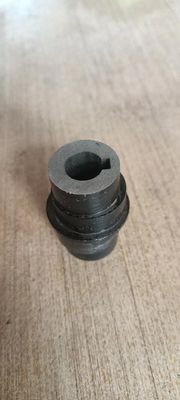

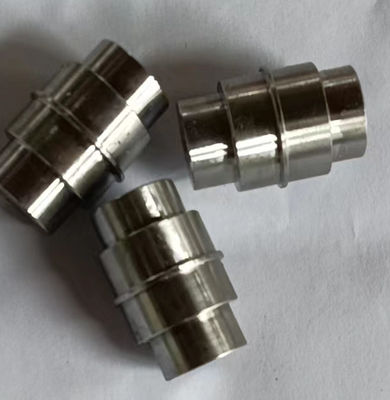

شفت ورودی الکترونیکی SKD11 قطر متحدالمرکز 20 میلی متر با دقت بالا +-0.01 عملیات حرارتی

شافت ورودی الکترونیکی SKD11 قطر متحدالمرکز 20 میلی متر با دقت بالا +-0.01 عملیات حرارتی:

شفت به وسیله‌ای اطلاق می‌شود که دو شفت یا شفت و قسمت‌های دوار را به هم متصل می‌کند، در فرآیند انتقال حرکت و قدرت با هم می‌چرخد و در شرایط عادی از هم جدا نمی‌شود.گاهی به عنوان یک وسیله ایمنی برای جلوگیری از بارگذاری بیش از حد قطعات متصل به آن نیز استفاده می شود و نقش محافظت از اضافه بار را ایفا می کند.

به کوپلینگ ها کوپلینگ نیز می گویند.یک جزء مکانیکی که برای اتصال محکم محور محرک و محور محرک در مکانیسم های مختلف استفاده می شود تا با هم بچرخند و حرکت و گشتاور را منتقل کنند.گاهی برای اتصال شفت و سایر قطعات (مانند چرخ دنده، قرقره و ...) نیز استفاده می شود.اغلب از دو نیمه تشکیل شده است که به ترتیب توسط کلیدها یا اتصالات محکم به هم متصل می شوند و در انتهای دو محور محکم می شوند و سپس دو نیمه به نوعی به هم متصل می شوند.کوپلینگ همچنین می تواند جبران افست (شامل افست محوری، افست شعاعی، افست زاویه ای یا آفست جامع) بین دو شفت به دلیل ساخت و نصب نادرست، تغییر شکل در حین کار یا انبساط حرارتی و غیره را جبران کند.و کاهش شوک و جذب ارتعاش.
اکثر کوپلینگ های رایج مورد استفاده استاندارد یا استاندارد شده اند.به طور کلی فقط باید نوع کوپلینگ را به درستی انتخاب کرد و نوع و اندازه کوپلینگ را تعیین کرد.در صورت لزوم، ظرفیت بار را می توان برای پیوندهای ضعیف آسیب پذیر آن بررسی و محاسبه کرد.وقتی سرعت چرخش زیاد است، نیروی گریز از مرکز لبه بیرونی و تغییر شکل عنصر الاستیک باید بررسی شود و بررسی تعادل باید c باشد.

بیرون آمد
پخش ویرایشگر تایپ کنید
کوپلینگ ها را می توان به دو دسته تقسیم کرد: کوپلینگ های صلب و کوپلینگ های انعطاف پذیر.
کوپلینگ های صلب خاصیت بافری ندارند و توانایی جبران جابجایی نسبی دو محور را ندارند و به تراز دقیق دو محور نیاز دارند.، تعمیر و نگهداری آسان، می تواند خنثی بودن بالای دو شفت، گشتاور انتقال بزرگ و کاربرد گسترده را تضمین کند.معمولا استفاده می شود کوپلینگ فلنج، کوپلینگ آستین و کوپلینگ ژاکت.
کوپلینگ های انعطاف پذیر را می توان به کوپلینگ های انعطاف پذیر بدون عناصر الاستیک و کوپلینگ های انعطاف پذیر با عناصر الاستیک تقسیم کرد.نوع اول فقط توانایی جبران جابجایی نسبی دو محور را دارد، اما نمی تواند لرزش را بافر و کاهش دهد.معمولی ها لغزنده هستند.کوپلینگ بلوک، کوپلینگ دنده، کوپلینگ جهانی و کوپلینگ زنجیر و غیره؛نوع دوم حاوی عناصر الاستیک است، علاوه بر توانایی جبران جابجایی نسبی دو محور، عملکرد بافر و میرایی را نیز دارد.با این حال، به دلیل محدودیت استحکام عنصر الاستیک، گشتاور منتقل شده به طور کلی به خوبی کوپلینگ انعطاف پذیر بدون عنصر الاستیک نیست.کوپلینگ پین آستین الاستیک معمولی، کوپلینگ پین الاستیک، کوپلینگ آلویی شکل، کوپلینگ کوپلینگ نوع تایر، کوپلینگ فنری مارپیچ و کوپلینگ نی و غیره.
ملزومات اجرا

با توجه به شرایط کاری مختلف، کوپلینگ باید دارای ویژگی های زیر باشد:
(1) قابل حمل بودنتحرک کوپلینگ به توانایی جبران جابجایی نسبی دو جزء دوار اشاره دارد.عواملی مانند خطاهای ساخت و نصب بین اجزای متصل، تغییرات دما در حین کار، و تغییر شکل تحت بار، همه الزامات قابل حمل را نشان می دهند.عملکرد متحرک بارهای اضافی بین شفت ها، بلبرینگ ها، کوپلینگ ها و سایر اجزا را به دلیل جابجایی نسبی بین اجزای دوار جبران یا کاهش می دهد.
(2) بافر کردن.برای مواردی که بار مکرر شروع می شود یا بار کاری تغییر می کند، کوپلینگ باید دارای عناصر الاستیک برای بافر و میرایی ارتعاش باشد تا از آسیب دیدن یا آسیب نرسیدن به محرک اولیه و ماشین کار محافظت کند.
(3) ایمن، قابل اعتماد، با قدرت و عمر مفید کافی.
(4) ساختار ساده، مونتاژ راحت و جداسازی قطعات و نگهداری.

انتخاب نوع کوپلینگ هنگام انتخاب نوع کوپلینگ، موارد زیر باید در نظر گرفته شود.
