جزئیات محصول:
|
| تولید - محصول: | صفحه ماهیگیری راه آهن برای بست ریل فولادی | استاندارد: | Uic، Arema، ASTM، BS، Tb |
|---|---|---|---|
| مشخصات (Kgs/M):: | 38KG.43KG.50KG.60KG.QU70.QU80.QU100.QU120 | سوراخ: | 4، 6 سوراخ |
| استفاده: | برای اتصال ریل سبک، ریل سنگین | مورد: | مسیر راه آهن کربن فولاد |
| نام: | ورق ماهیگیر برای ریل راه آهن و صفحه گیره آهنگری آهنگری برای ریل راه آهن 50 کیلوگرم / متر ورق ماهی را | بسته بندی: | در پالت ها یا بسته بندی های دریایی. |

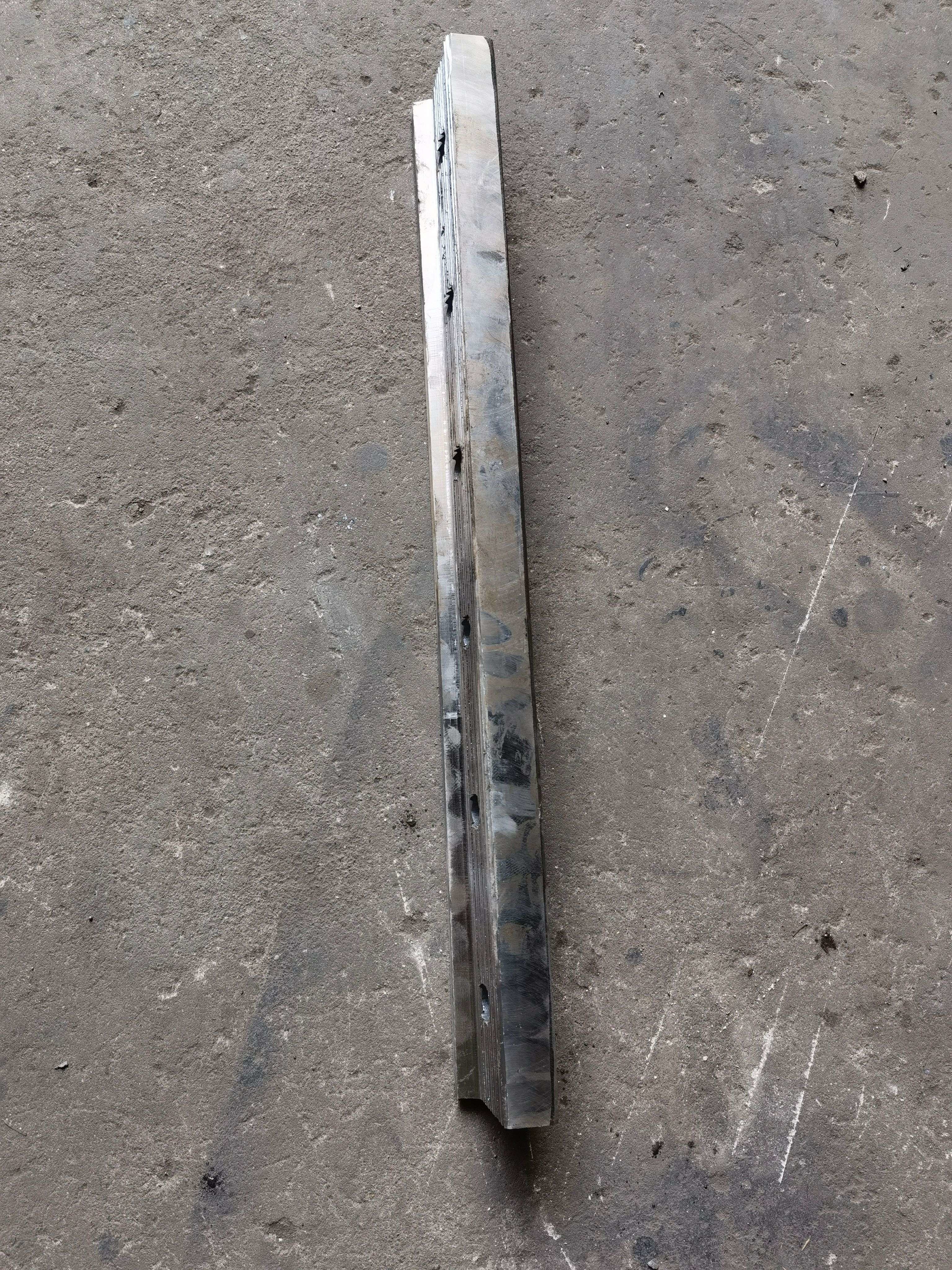

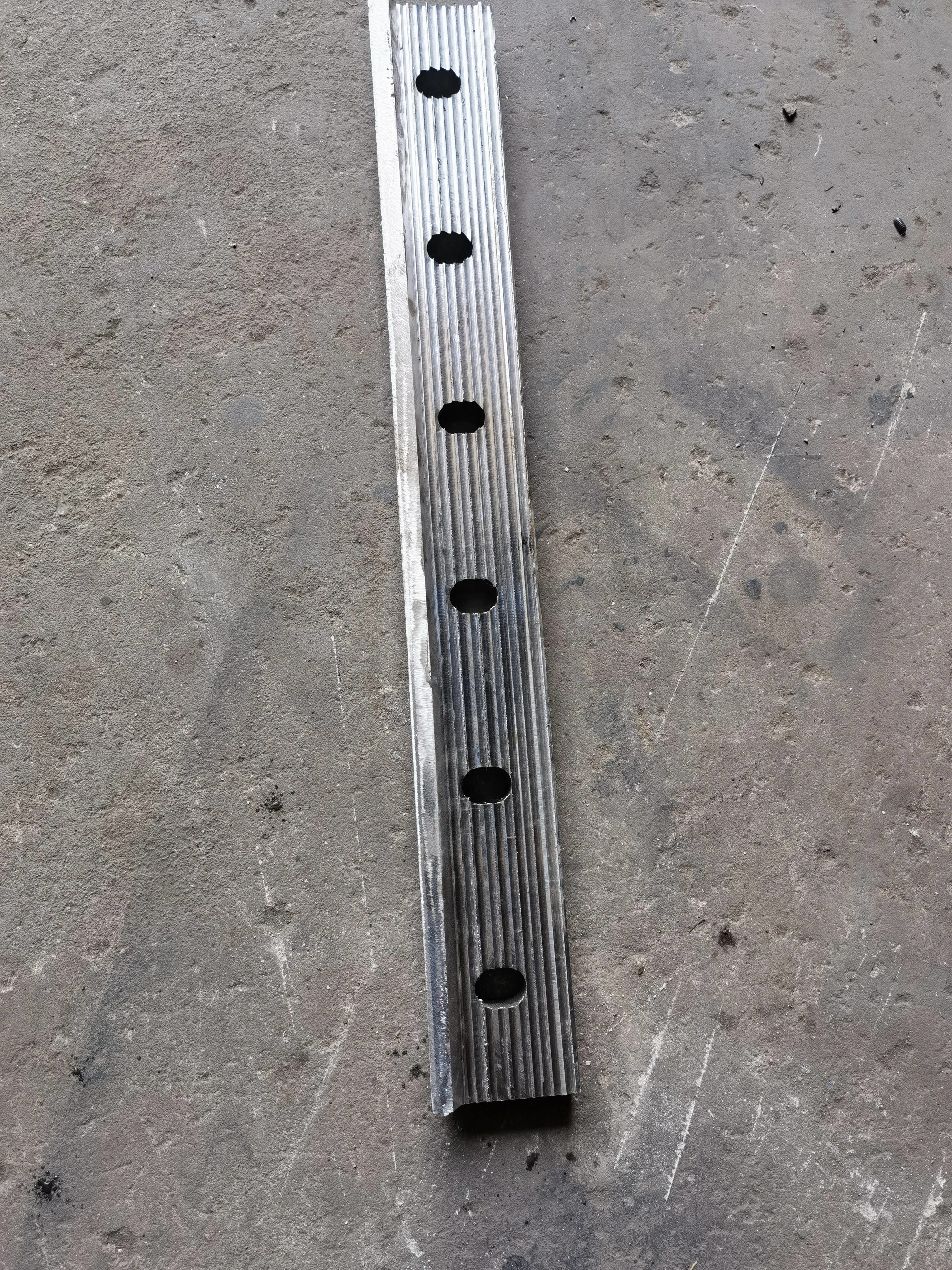

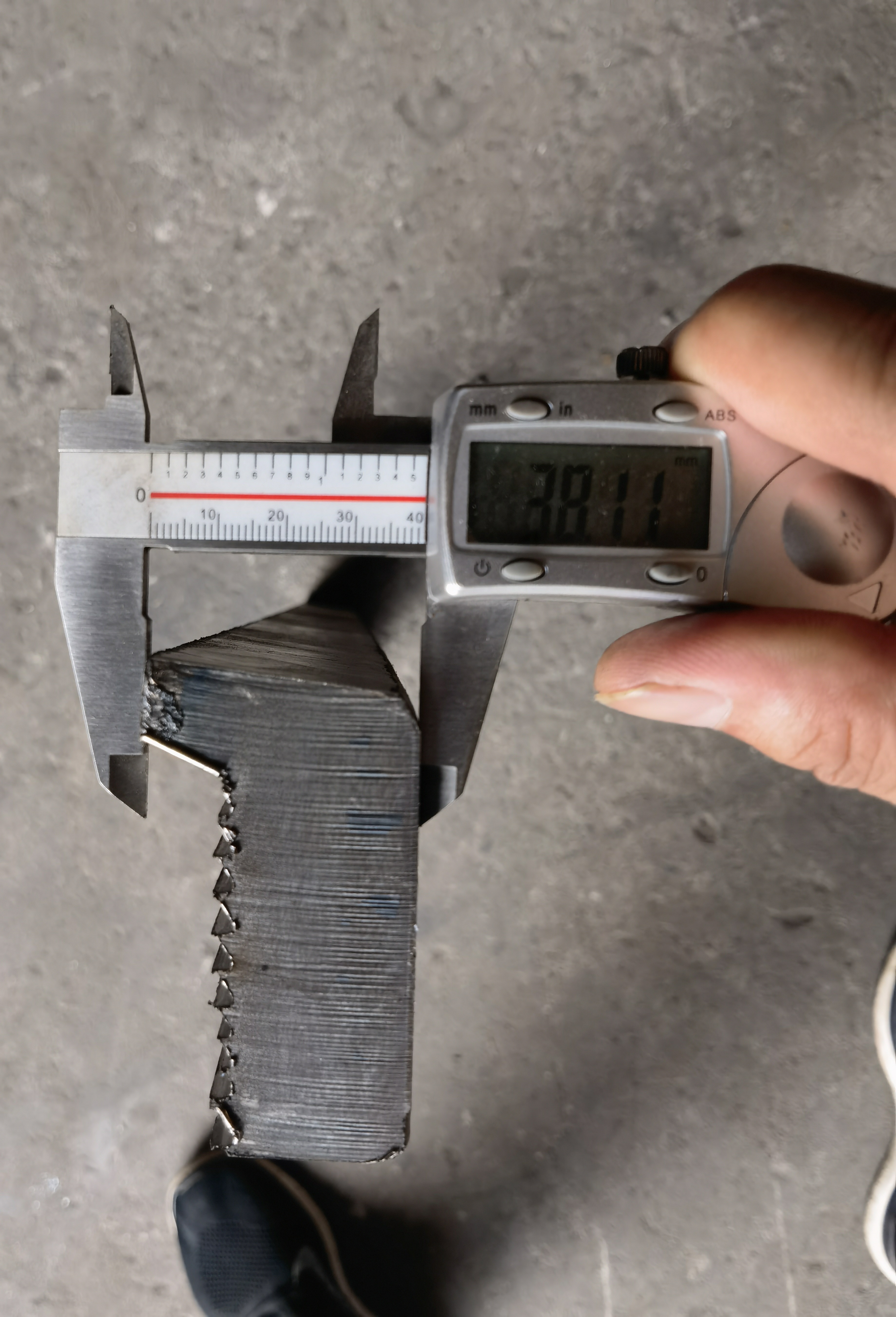

آلمینیوم 6106-t6 6 سوراخ با صفحات دندانه دار ماهی به طول 600 میلی متر
درمان آلیاژ آلومینیوم T6 درمان محلول به علاوه درمان پیری مصنوعی است.تا زمانی که عملیات حرارتی آلیاژهای آلومینیوم با اجزای مختلف به صورت محلول به همراه عملیات پیری مصنوعی باشد، می توان آن را درمان T6 نامید که نشان دهنده وضعیت عملیات حرارتی آن است.
با این حال، پارامترهای فرآیند خاص با توجه به ترکیب، مانند دمای محلول و دمای پیری متفاوت است.
فرآیند T6 برای 6061 دمای تصفیه محلول 530 درجه است و پیری مصنوعی به حالت T6 تبدیل می شود که برای صفحات 160 درجه، برای میله ها و صفحات با ضخامت بیش از 80 درجه 175 درجه است.
آلیاژ آلومینیوم 6063 یک آلیاژ آلومینیوم تقویت شده قابل عملیات حرارتی است.عناصر آلیاژی اصلی منیزیم و سیلیکون و فاز اصلی تقویت کننده Mg2Si است.دارای استحکام متوسط، مقاومت در برابر خوردگی بالا، عدم تمایل به ترک خوردگی تنشی، عملکرد جوشکاری خوب و مقاومت در برابر خوردگی ثابت در ناحیه جوشکاری است.و غیره.
این آلیاژ آلومینیوم دارای گستره کوئنچینگ وسیع و حساسیت کم نسبت به دمای کوئنچ است و قطعات جدار نازک را می توان هوا را کوئنچ کرد (خنک کننده شدید باد).روند پیری نسبتاً زیادی وجود دارد و دلیل مستقیم آن این است که فاز تقویت به دلیل دما تغییر کرده است.
در حال حاضر مطالعات اولیه ای بر روی تغییرات ریزساختار و خواص مکانیکی اتصالات جوشی آلیاژهای آلومینیوم سری 6000 انجام شده است.اتصالات جوشی برخی از آلیاژهای این سری دارای پدیده نرم شدن جدی هستند.درشت شدن به دلیل پیری بیش از حد.تحقیقات فوق عمدتاً بر روی جوش پذیری، ریزساختار و رفتار نرم شدن ناحیه متاثر از حرارت آلیاژ تمرکز دارد، اما رابطه بین خواص مکانیکی اتصالات جوشی آلیاژ آلومینیوم 6063 و چرخه حرارتی جوشکاری و اثر پیری مصنوعی است. هنوز فاقد جزئیات استپژوهش.
حالت T5 پیر است، خنک کننده طبیعی!ضریب تغییر شکل کوچک، آسان برای کنترل!سختی متوسط است!حالت T6 خنک کننده آب است!ضریب تغییر شکل بزرگ!کنترل آن آسان نیست!سختی بالا!
مقدمه
آتل دم ماهی (آتل مفصل مسیر) معمولاً به عنوان آتل شناخته می شود که به آن صفحه دم ماهی نیز می گویند که نقش اتصال را در مفصل مسیر ایفا می کند.به ریل سبک، ریل سنگین و ریل آسانسور تقسیم می شود.بشقاب ماهی یک اتصال دهنده است که برای اتصال بین مسیر و مسیر استفاده می شود.
صفحه ماهی ریل سبک به نام آتل جاده نیز شناخته می شود و صفحه ماهی ریل سنگین نیز به عنوان آتل مفصل شیبدار ریل بالابر شناخته می شود.صفحات ماهی عایق همگی از مواد عایق ساخته شده اند.بشقاب ماهی عایق شده نوع جدیدی از مواد مسیر است که از مواد کامپوزیتی با مقاومت بالا ساخته شده است.مقاوم در برابر خوردگی، مقاوم در برابر زنگ زدگی، مقاوم در برابر UV، غیر رسانا و غیر مغناطیسی است.این یک ماده ترموست است و نمی تواند دو بار پردازش شود، بنابراین از سرقت نمی ترسد.
مدل بشقاب ماهی را می توان با توجه به ریل به 8 کیلوگرم، 9 کیلوگرم، 12 کیلوگرم، 15 کیلوگرم، 18 کیلوگرم، 22 کیلوگرم، 24 کیلوگرم، 30 کیلوگرم، 38 کیلوگرم، 43 کیلوگرم، 50 کیلوگرم، 60 کیلوگرم، 75 کیلوگرم تقسیم کرد.صفحه ماهی سبک ریل عایق بندی شده دارای 8KG.9KG.12KG.15KG.18KG.22KG.24KG.30KG است..QU100.QU120 همچنین به عنوان آتل مفصل شیبدار ریل بالابر شناخته می شود.
دو نوع بشقاب چدن معمولی وجود دارد: بشقاب ماهی چهار سوراخ و صفحه ماهی شش سوراخ، و صفحات ماهی عایق سری BS47 و UIC در خارج از کشور مانند BS80A، BS75R، UIC60، UIC54 وجود دارد.به طور خاص، چهار نوع وجود دارد.
کیفیت ظاهر بشقاب ماهی:
(1) ریل پس از نورد باید مستقیم باشد و دارای خمش و پیچش قابل توجهی نباشد.برای خمش و پیچش موضعی ریل های سبک و سنگین و میزان اصلاح آنها، شیب وجوه انتهایی ریل نباید از حد استاندارد بیشتر شود.
(2) سطح ریل باید تمیز و صاف باشد و هیچ نقصی مانند ترک، پوسته یا خراش وجود نداشته باشد.سطوح انتهایی نباید دارای علائم انقباض و لایه های میانی باشند.میزان عیوب و مقادیر هندسی مجاز برای سطح کلی ریل های سبک و سنگین نباید از حد استاندارد تجاوز کند.
مواد بشقاب ماهی: فولاد آهنگری
مشخصات: این ورق ماهی می تواند برای ریل سبک، ریل سنگین و ریل جرثقیل اعمال شود.همچنین می تواند بر اساس طراحی مشتریان تولید کند.
بشقاب ماهی استاندارد بریتانیا |
||
تایپ کنید |
استاندارد |
مواد |
BS75R |
BS47-1 | اروپا درجه 700 |
BS80A |
||
BS90A |
||
BS100A |
||
BS113A |
||
بشقاب ماهی استاندارد GB/TB |
||
تایپ کنید |
استاندارد |
مواد |
43 کیلوگرم |
TB/T 2345-2008 | B7 |
50 کیلوگرم |
||
60 کیلوگرم |
||
75 کیلوگرم |
||
بشقاب ماهی استاندارد JIS |
||
تایپ کنید |
استاندارد |
مواد |
37A |
JIS E 1102-2001 | SS 490 S20C |
50N |
||
CR73 |
||
CR100 |
||
BS113A |
||
بشقاب ماهی استاندارد AREMA 2007 |
||
تایپ کنید |
استاندارد |
مواد |
دنباله |
AREMA 2007 | AREMA Grade/STEEL GRAD55# |
100 پوند ASCE |
||
115RE |
||
132RE |
||
136RE |
||
ورق ماهی استاندارد ریل جرثقیل |
||
تایپ کنید |
استاندارد |
مواد |
104 پوند. CR |
TB/T 2345-2008 | B7 |
105 پوند کرج |
||
135 پوند کرج |
||
171 پوند کرج |
||
1751b.CR |
||
طول استاندارد: سوراخ مته یا پانچ 914.4 میلی متر، چهار سوراخ یا شش سوراخ. |
||
فیش پلیت محدود کننده برای ریل راه آهن و صفحه گیره آهنگ فورج شده برای ریل راه آهن 50 کیلوگرم / متر ورق ماهی راه آهن مورد استفاده برای میله مشترک ریلی فولادی
هر کاربرد ریلی متفاوت است و باید برای به حداکثر رساندن کارایی و طول عمر مهندسی شود، بنابراین انتخاب ریل صحیح برای دستیابی به این هدف حیاتی است.
| تایپ کنید | سی | ب | آ | D | وزن (کیلوگرم بر متر) | استاندارد |
| P18 | 40 | 80 | 90 | 10 | 18.06 | YB222-63 |
| P24 | 51 | 92 | 107 | 10.9 | 24.46 | YB222-63 |
| P22 | 50.8 | 93.66 | 93.66 | 10.72 | 22.3 | گیگابایت11264-89 |
| P30 | 60.33 | 107.95 | 107.95 | 12.3 | 30.1 | GB11264-89 |
| P38 | 68 | 114 | 134 | 13 | 38.72 | GB183-63 |
| P43 | 70 | 114 | 140 | 14.5 | 44.65 | GB183-63 |
| P50 | 70 | 132 | 152 | 15.5 | 51.51 | GB 183-63 |
| QU70 | 70 | 120 | 120 | 28 | 52.8 | GB3426-82 |
| QU80 | 80 | 130 | 130 | 32 | 63.69 | GB3426-82 |
| QU100 | 100 | 150 | 150 | 38 | 88.96 | GB3426-82 |
| QU120 | 120 | 170 | 170 | 44 | 118.1 | GB3426-82 |
| مدل | اس (میلی متر) |
S1 (میلی متر) |
S2 (میلی متر) |
S3 (میلی متر) |
S4 (میلی متر) |
S5 (میلی متر) |
اندازه ریل |
| FP-24 | 400 | 29 | 98 | 137 | 98 | - | P18 / P22 / P24 |
| FP-30 | 490 | 36 | 128 | 127 | 128 | - | P30 |
| FP-38 | 790 | 65 | 160 | 110 | 120 | - | P38/P43 |
| FP-80 | 500 | 52.5 | 121 | 138.5 | 120 | 43 | QU70/QU80 |
فیش پلیت محدود کننده برای ریل راه آهن و صفحه گیره آهنگ فورج شده برای ریل راه آهن 50 کیلوگرم / متر ورق ماهی راه آهن مورد استفاده برای میله مشترک ریلی فولادی
ضمانت مادام العمر
با توجه به روند ایجاد ترک و گسترش صفحه ماهی، و از آمار تقریبی ما از صفحه ماهی شکست خورده، شکست اولیه ناشی از مواد سهم قابل توجهی را به خود اختصاص می دهد، به ویژه افزایش شکنندگی مواد ناشی از دانه های درشت یا کریستال های مخلوط شدید. .مورد.علاوه بر این، کربن زدایی سطحی مواد نیز باید مورد توجه کافی قرار گیرد.بنابراین، تولید صفحات ماهی باید کاملاً مطابق با فرآیند تولید و سیستم عملیات حرارتی تجویز شده انجام شود و در عین حال، بازرسی کیفی نیز باید انجام شود تا خرابی اولیه ناشی از مواد کاهش یابد.علاوه بر این، از نظر شرایط استفاده پیچیده از بشقاب ماهی، اطمینان از کیفیت تولید آن نیز یکی از موثرترین اقدامات ایمنی است.
سیستم کنترل کیفیت الزامات سیستم مدیریت کیفیت ISO90012015 را برآورده می کند.ما مرکز بازرسی، اتاق فیزیکی و شیمیایی و آژانس های بازرسی شخص ثالث مانند SGS و BV خود را برای بازرسی کیفیت داریم.محصولات به آسیا، قزاقستان، پاکستان، هند، تایلند، ویتنام، مالزی، فیلیپین، کامبوج، اندونزی، مغولستان، بنگلادش، عربستان سعودی، اروپا، روسیه، انگلستان، ایتالیا، اسپانیا، آلمان، فرانسه، هلند، آلبانی، شمال صادر می شود. آمریکا، کانادا، مکزیک، پاناما، کوبا، آمریکای جنوبی، برزیل، اکوادور، شیلی، آرژانتین، بولیوی، کاستاریکا، اقیانوسیه، استرالیا، نیوزیلند، آفریقا، مصر، آفریقای جنوبی، کنگو، زیمبابوه، سنگال، سیرالئون، موزامبیک ، و غیره.
فیش پلیت محدود کننده برای ریل راه آهن و صفحه گیره آهنگ فورج شده برای ریل راه آهن 50 کیلوگرم / متر ورق ماهی راه آهن مورد استفاده برای میله مشترک ریلی فولادی
محصولات قطعات راه آهن ما می توانیم ارائه دهیم:
1، سری سنبله ریلی: سنبله پیچ ریلی، سنبله سگ ریلی، سنبله الاستیک ریلی و غیره.
2، سری Track Bolt: Track Bolt، Segment Bolt، Metro Bolt، Tunnel Bolt، Hex Bolt، Square Volt، Turnout Bolt، Fishtail Bolt، T Bolt و غیره
3، سری گیره ریلی: گیره ریل نابلا، گیره ریل الاستیک، گیره کششی ریل SKL، گیره ریل O، گیره قفل سنج و غیره
4، سری ریل های فولادی: ریل های راه آهن، ریل های جرثقیل، ریل های معدن، ریل های بالای سر و غیره
5، سری چرخ های ریل فولادی: چرخ های قطار، چرخ های جرثقیل، چرخ های وسیله نقلیه راه آهن سلام و غیره
6، سایر مواد و لوازم جانبی: عایق سنج ریلی، پد لاستیکی ریلی، ورق ماهی ریلی، مهره، رولپلاک پلاستیکی ریلی، صفحه کراوات ریلی، واشر فنری، واشر تخت، درج چدن، ضد خزنده، میله گیج ریلی و غیره.
ما همچنین بست های ریلی را برای ریل جرثقیل و ریل راهنمای آسانسور به همراه سایر محصولات مرتبط می سازیم.ما بر اساس GB/TB (استانداردهای ملی چین و استانداردهای راه آهن)، AREA، UIC، BS، DIN، ASTM و استانداردهای AS تولید می کنیم.
محصولات ما عمدتا از طریق آهنگری داغ ساخته می شوند.
رزوه های میخ های پیچ ریلی به روش نورد گرم با دستگاه های رزوه زنی مخصوص ساخته می شوند.
ما نخ های متریک، BS، BSW، TR یا نخ های گرد تولید می کنیم.
پیچ های با استحکام بالا ما در مشخصات مختلف کلاس 4.8، 4.6، 5.6، 5.8، 6.8، 8.8، 10.9 و 12.9 هستند.انواع بست های غیر استاندارد نیز موجود است.ما می توانیم محصولات خود را با استفاده از نقشه ها یا نمونه های مشتری نیز سفارشی کنیم.
