| مقدار تولیدی: | 1 |
| زمان تحویل: | 60 |
| شرایط پرداخت: | L/C، T/T، وسترن یونیون |

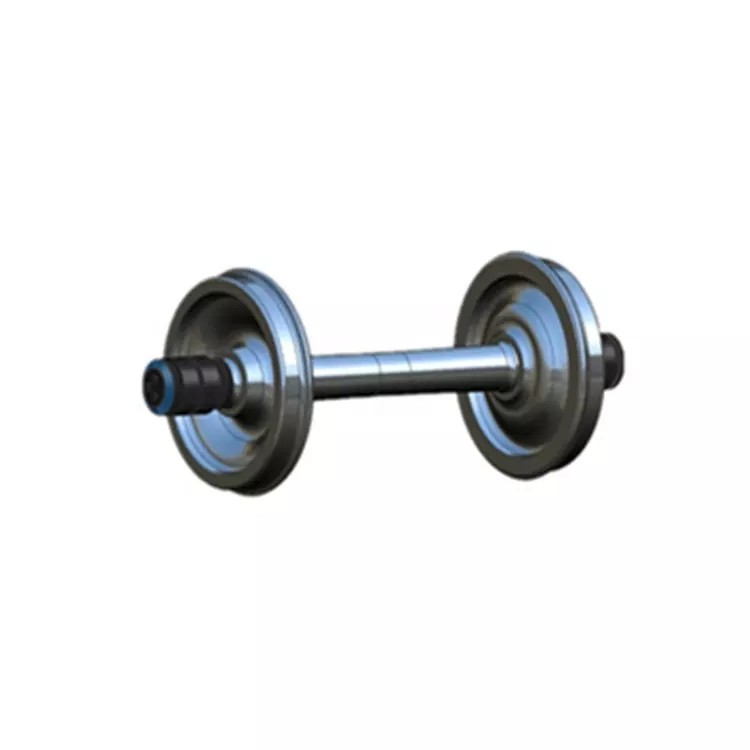

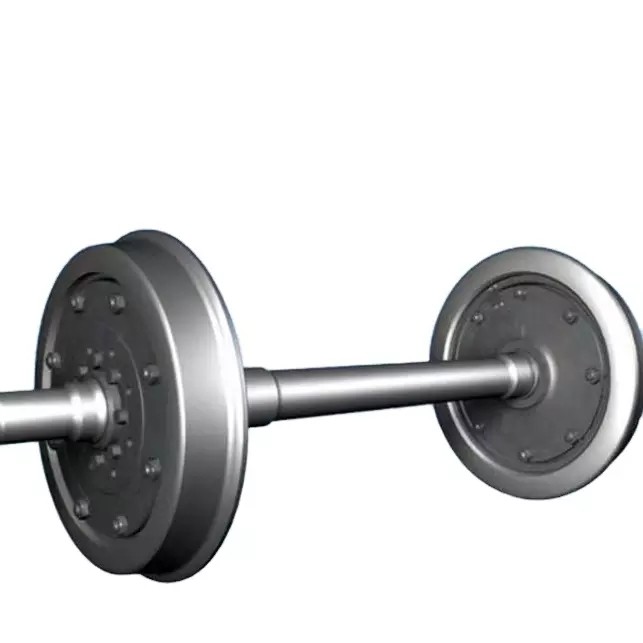

چرخ و محور استاندارد AAR برای وسایل نقلیه ریلی
چرخ و محور 760 میلیمتر
1. نقشه
چرخ 760 میلیمتر + محور 2160 میلیمتر
2. ابعاد اصلی:
| شماره محصول | MTJ760WHEELSET |
| قطر خارجی چرخ | 760 میلیمتر |
| جنس چرخ | CL60 |
| طول محور | 2160 میلیمتر |
| جنس محور | LZ50 |
| فاصله بین سطوح داخلی چرخها | 1353 میلیمتر |
3. ما میتوانیم ارائه دهیم:
| چرخ راه آهن | ||||
| قطر رزوه، d/mm | عرض رینگ، l1/میلیمتر | عرض ریل/میلیمتر | وزن / کیلوگرم | بار محور/تن |
| 650-2000 | 95-160 | عرض ریل باریک، 1000، 1435 | 165-1050 | 12-35 |
| محور راه آهن | |||||
| طول، L/mm | فاصله بین دو مرکز ژورنال، L1/mm | قطر ژورنال محور، D1/mm | قطر نشیمنگاه چرخ، D2/mm | قطر بدنه محور، D3/mm | بار محور/تن |
| 2062-2356 | 1905-2007 | 100-180 | 155-241 | 138-215 | 12-35 |
| قطعه فورج شده |
Fچرخ و محور فولادی فورج شده راه آهن
|
| جنس | ER6, ER7, ER8, ER9, R7T, R8T, R9T, CL60 |
| ابعاد | Aطبق نقشه های شما |
| کاربرد | Hتجهیزات صنعتی سنگین |
| بازرسی | Cترکیب شیمیایی؛ UT، MT؛ خواص مکانیکی؛ بررسی ابعاد |
| استاندارد | IRS, BS, UIC, AAR, BN, GB, TB/T,EN |
| سند کنترل کیفیت | Cگزارش ترکیب شیمیایی، گزارش خواص مکانیکی؛ گزارش تست UT؛ گزارش عملیات حرارتی؛ گزارش بررسی ابعاد. |
| فورجینگPروند | Iشکنجه---فورجینگ---حرارت-عملیات---خشن ماشین کاری---UT.MT---Q+T---بازرسی---ماشین کاری نهایی---UT.MT---بسته بندی |
| حرارتTعملیات | نرمالایز شده / آنیل شده / کوئنچ شده / تمپر شده |

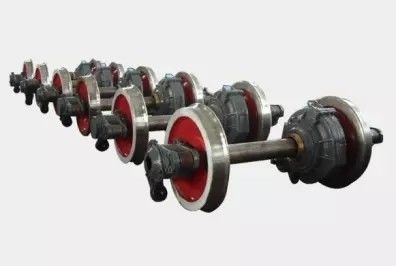

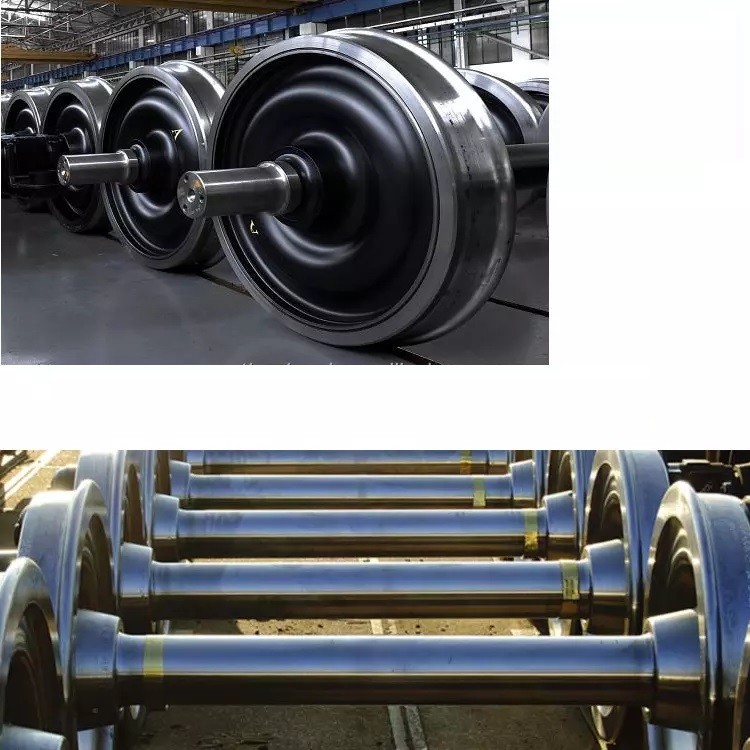

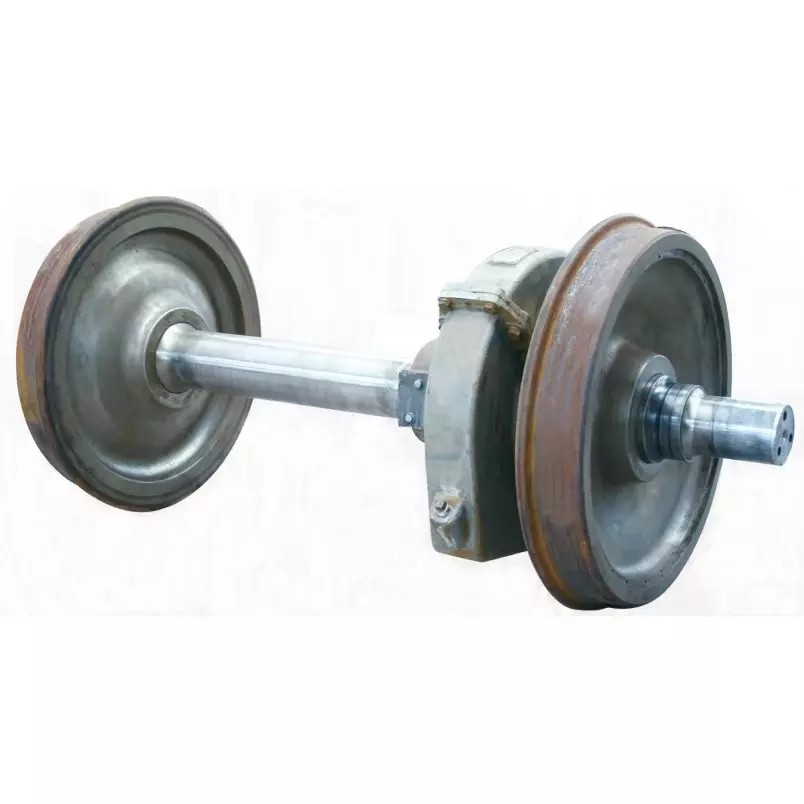

محور چرخ فولادی فورج شده ماآشان
بسته بندی و حمل و نقل

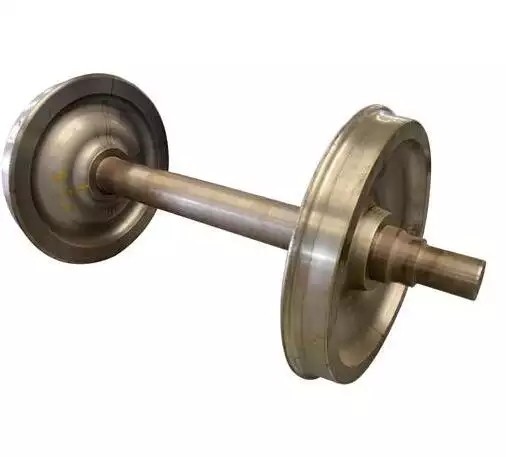

محور چرخ فولادی ضد زنگ فورج شده ماآشان
